變壓器繞組變形測試儀
YBX-D變壓器繞組變形測試儀，武漢卓亞電力自動化有限責任公司是變壓器繞組變形測試儀廠家，變壓器繞組變形測試儀采用掃頻法對變壓器繞組進行測量，不對變壓器吊罩拆裝，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器測量繞組的扭曲、鼓包或移位等變形情況，變壓器繞組變形測試儀又稱頻響法變壓器繞組變形測試儀、變壓器繞組變形測試儀、變壓器繞組變形 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T911-2004、DL/T1093-2008，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YBX-D變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YBX-D |
| 名稱 | 變壓器繞組變形測試儀（頻響法） |
| 測量速度 | 單相繞組1～2min |
| 輸出電壓 | Vpp-25V測試過程中自動調整 |
| 輸出阻抗 | 50Ω |
| 輸入阻抗 | 1MΩ（響應通道內置50Ω匹配電阻） |
| 掃頻范圍 | 10Hz～2MHz |
| 頻率精度 | 0.001% |
| 掃頻方式 | 線性或?qū)?shù)，掃頻間隔和點數可任意設置 |
| 曲線顯示 | 幅頻曲線 |
| 測量動態范圍寬 | －120dB～20dB |
| 工作電壓 | AC 220V±10%; 50Hz±5Hz |
| 主機重量 | 3.6kg |
| 主機體積 | 272×258×95mm3 |
產品功能—— Features
2、變壓器繞組變形測試儀測量速度快，對單個繞組測量時間2分鐘以內
3、變壓器繞組變形測試儀頻率精度高，精度高于0.005%
4、數字化頻率合成，頻率穩定性更高
5、5000V電壓隔離、充分保護測試電腦安全
6、可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論
7、分析軟件功能強大，軟件、硬件指標滿足DL/T911-2004標準
8、軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作

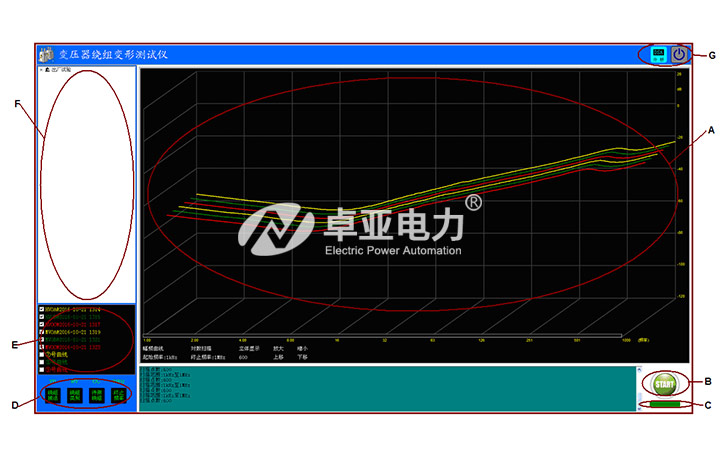

9、變壓器繞組變形測試儀軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然

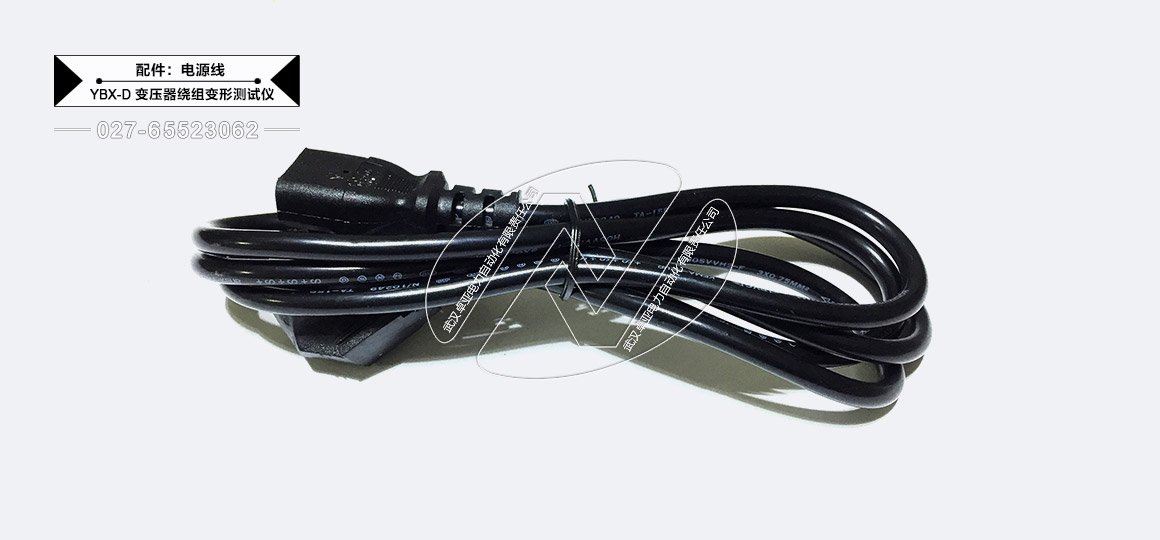

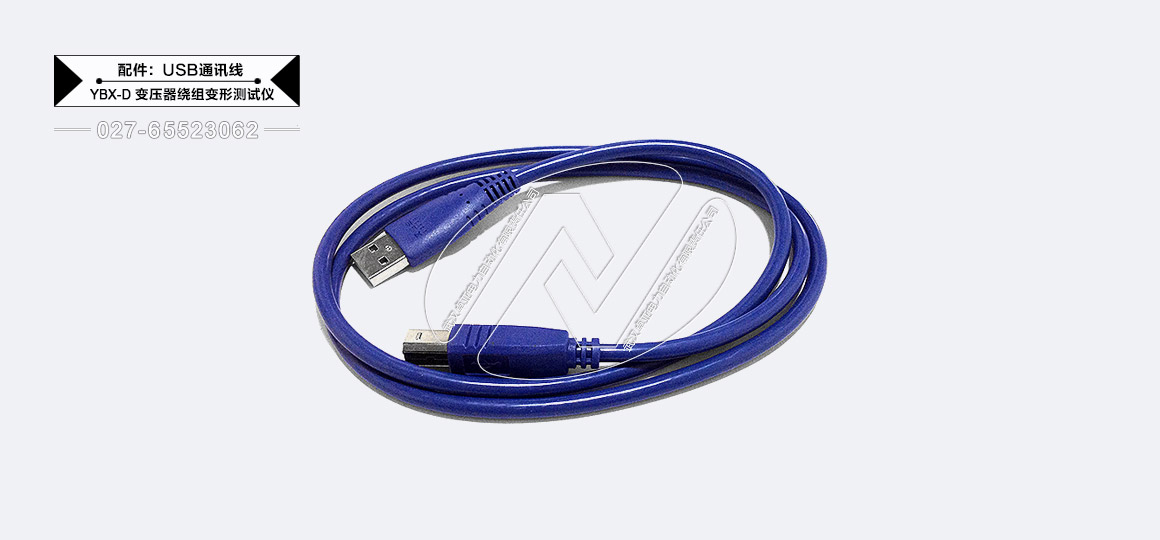

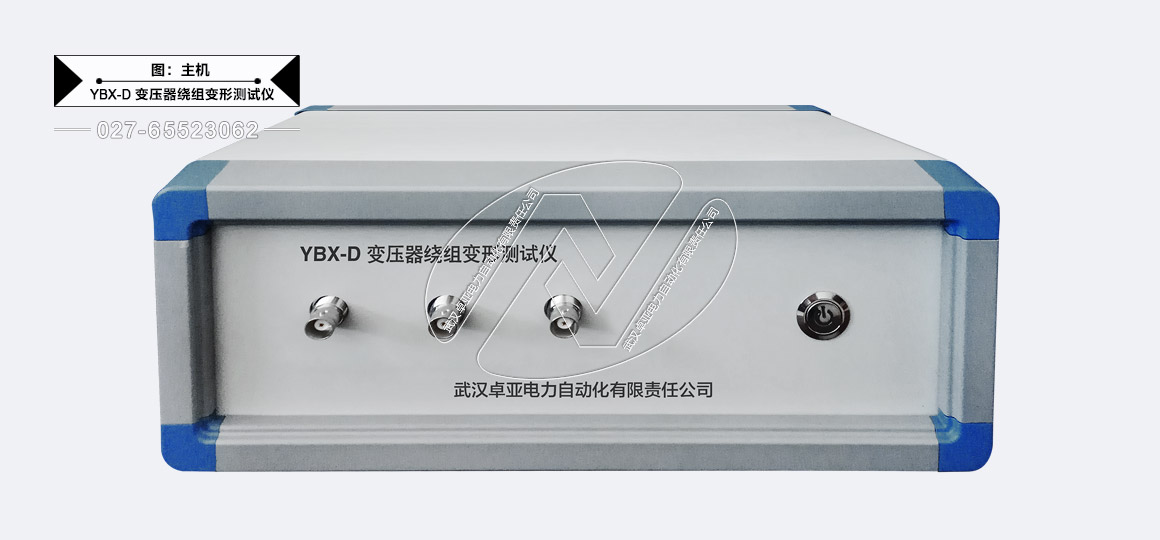

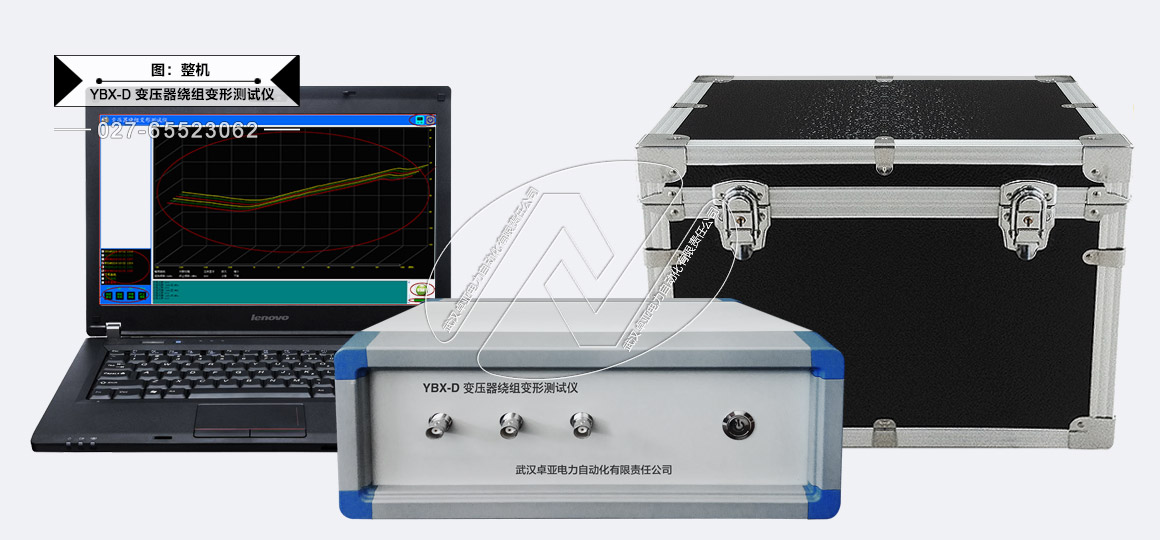

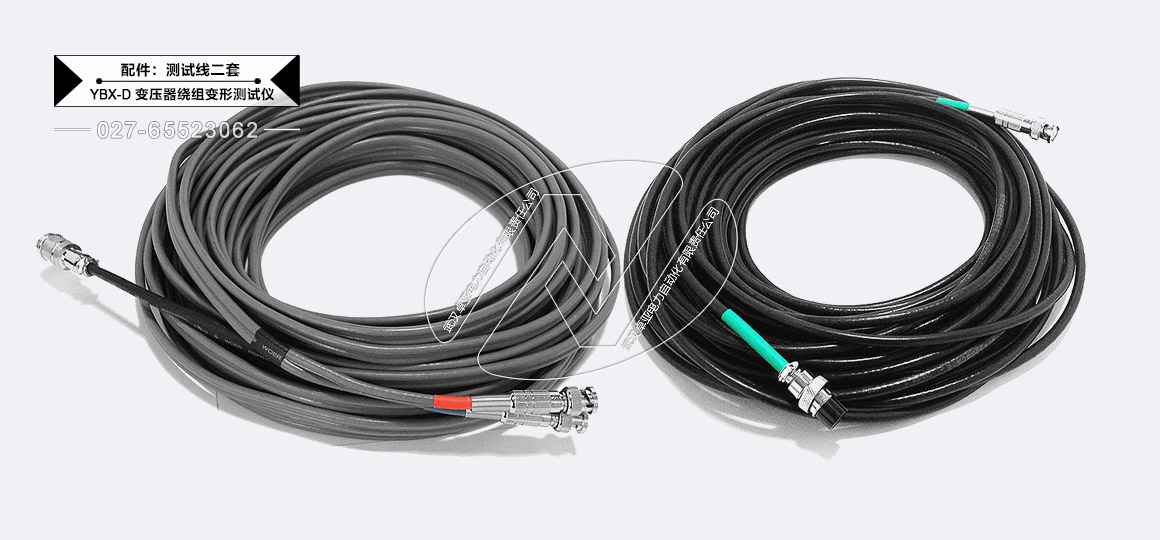

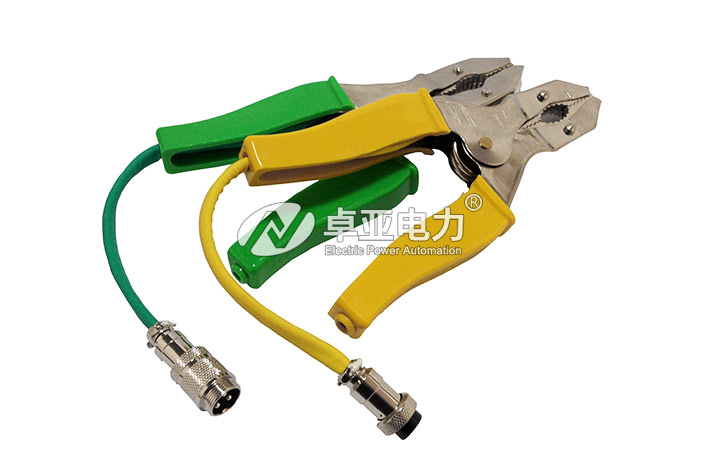

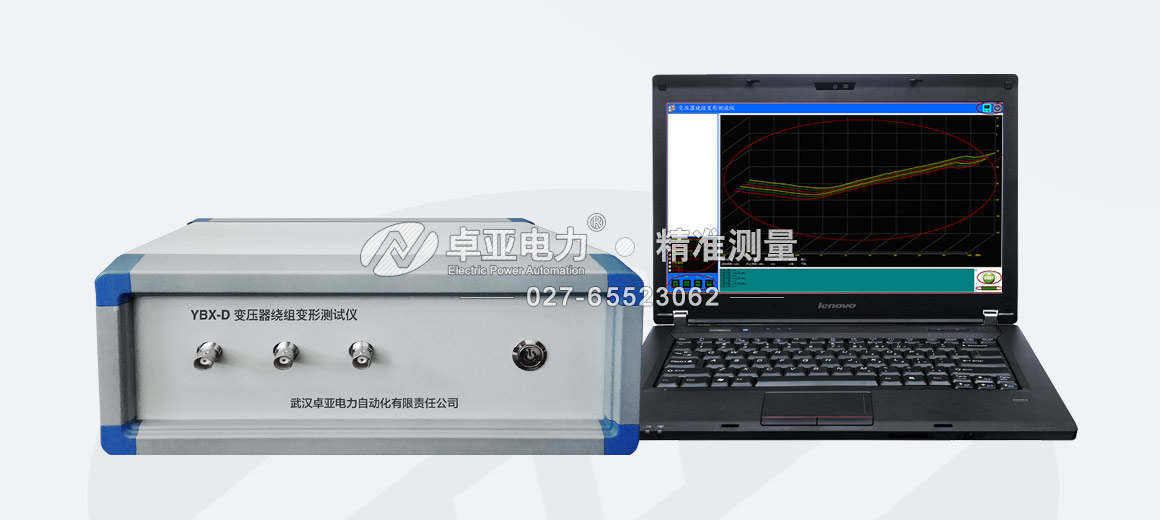

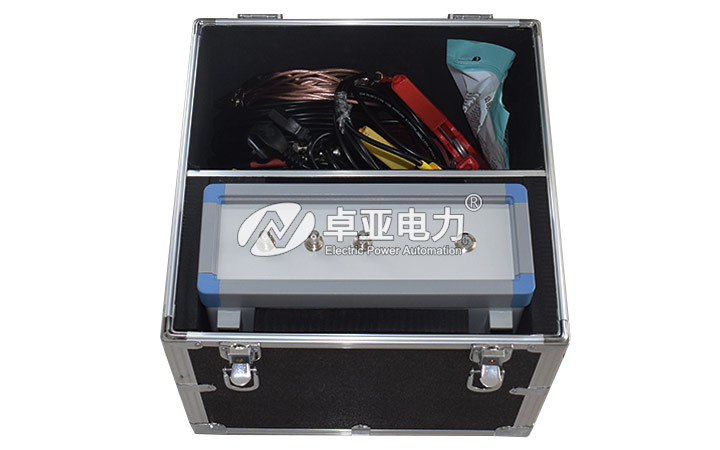

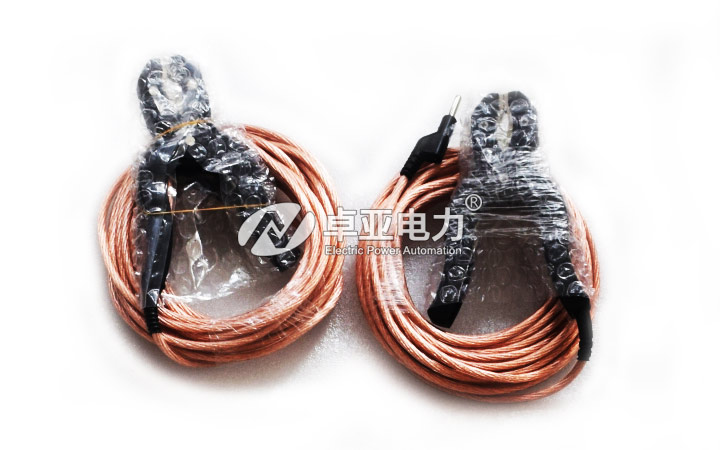

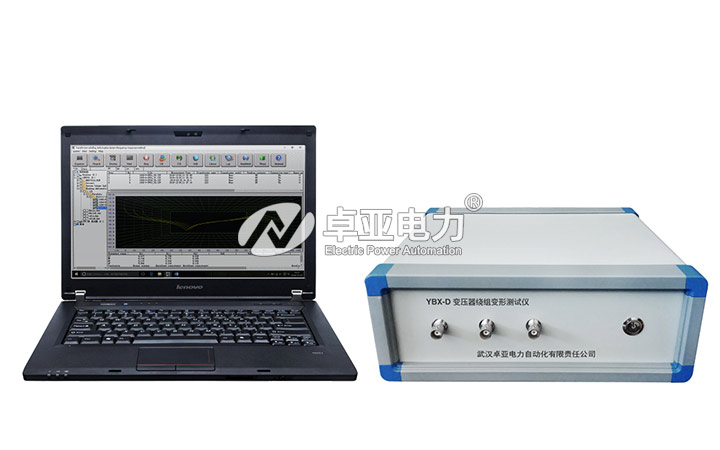

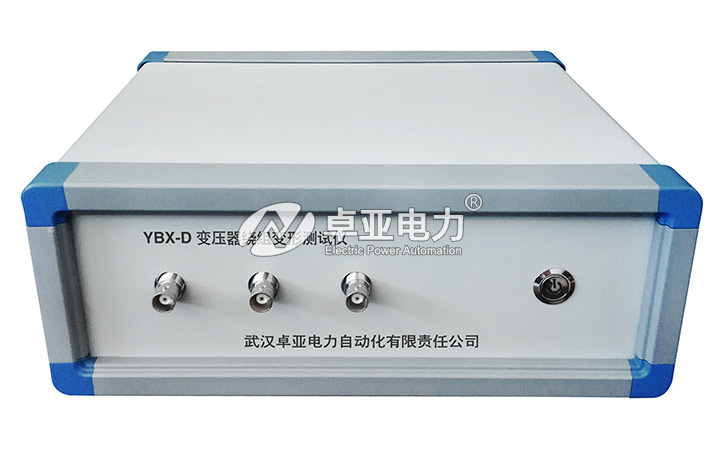

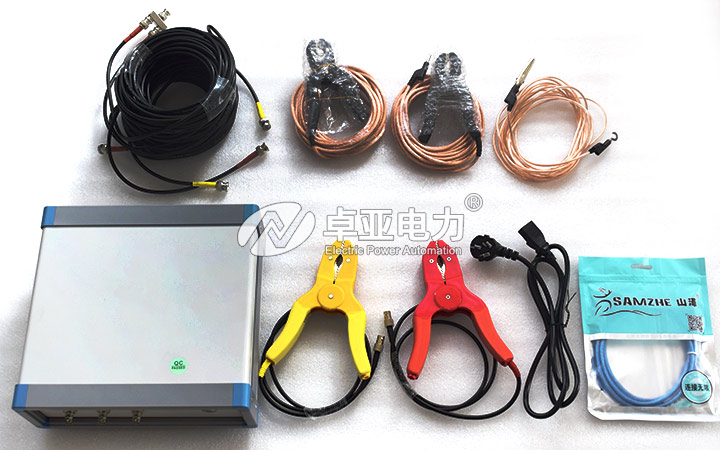

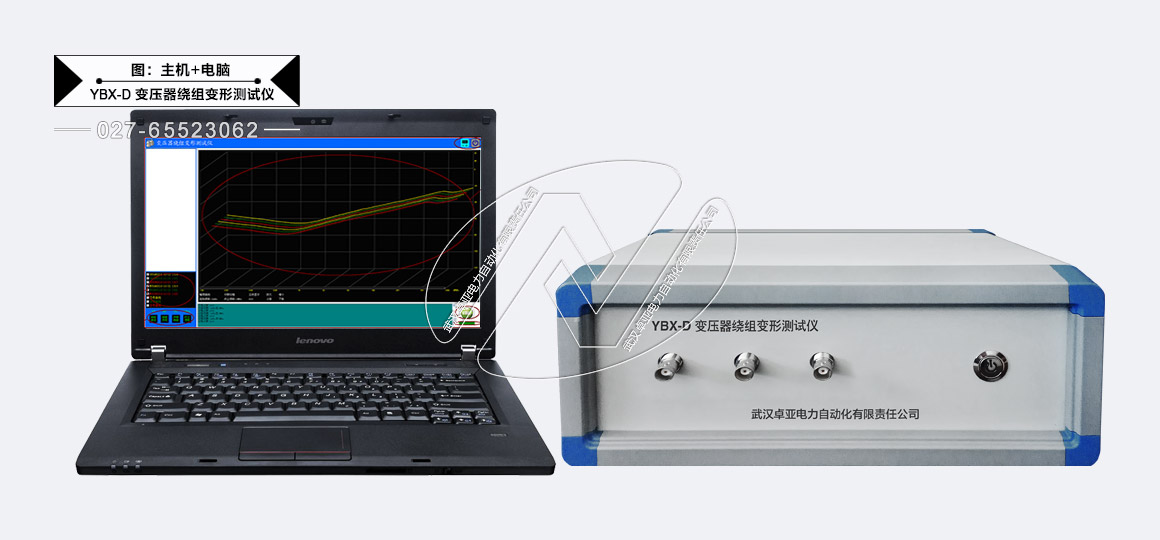

圖片展示—— Photo

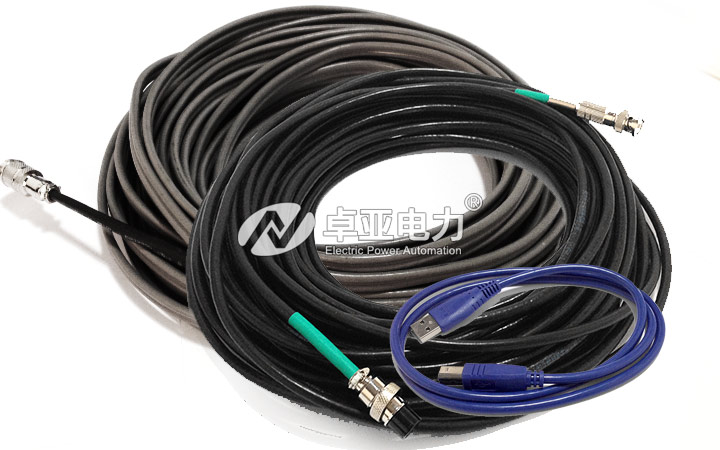

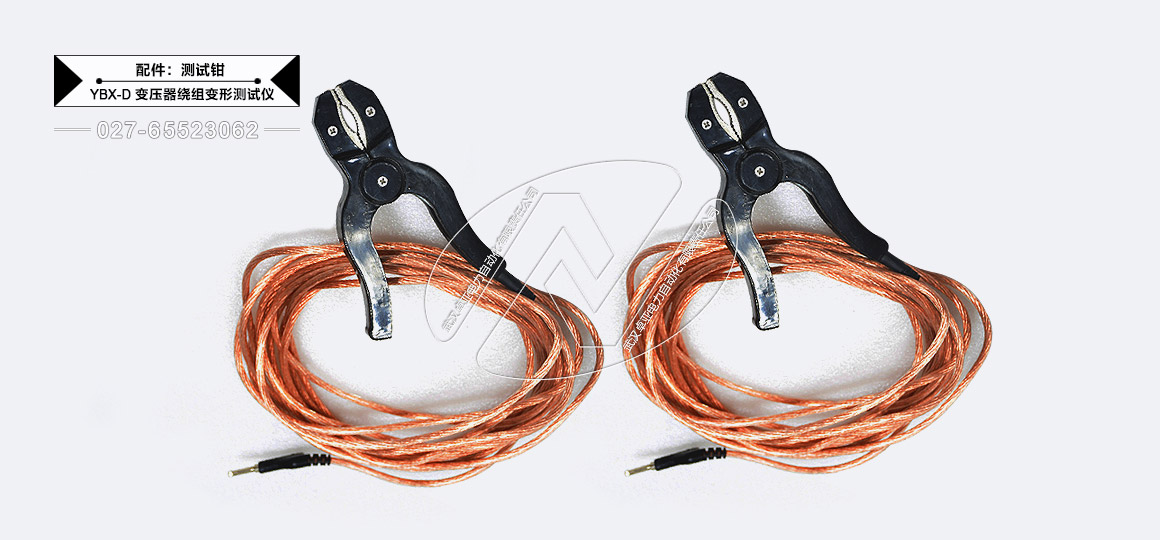

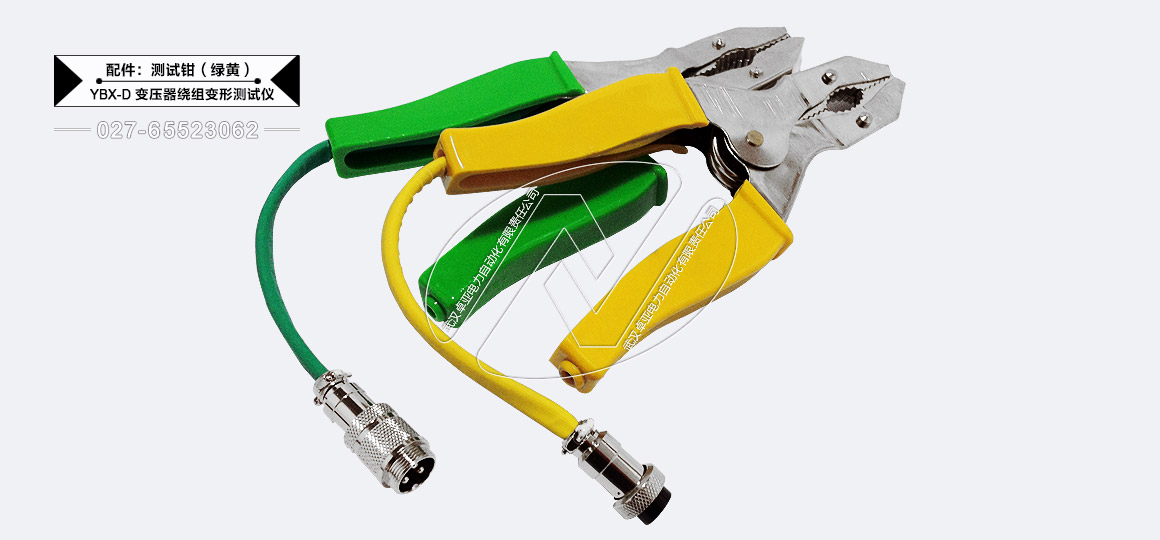

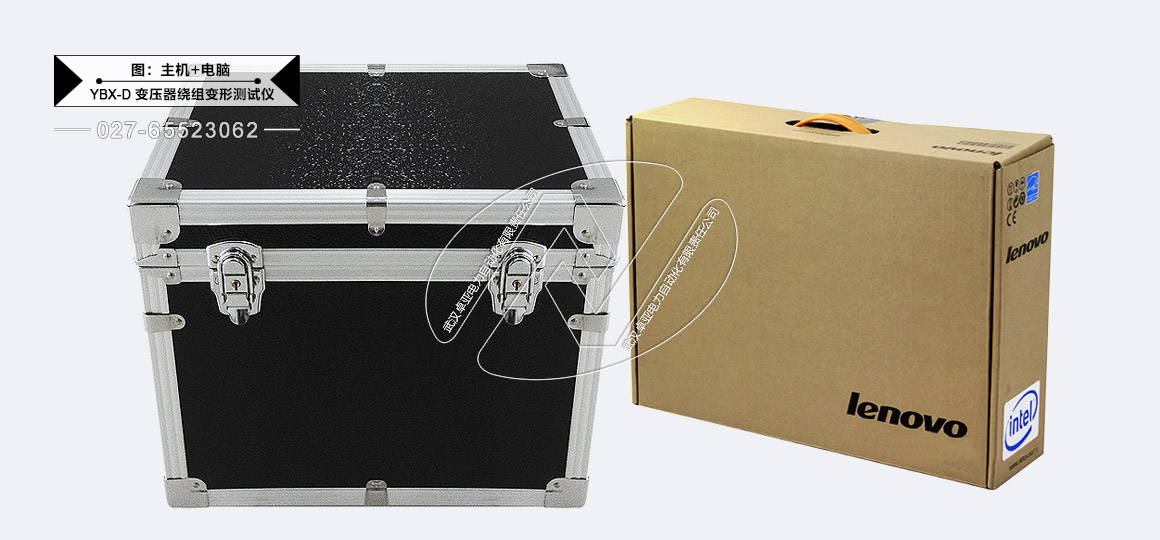

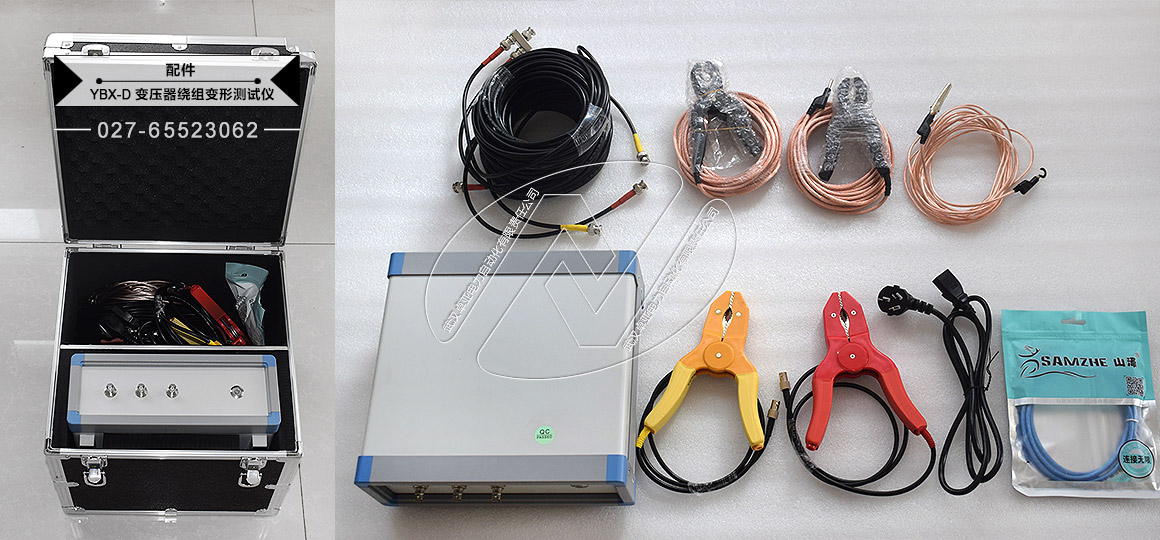

產品細節—— Picture
試驗技術
相關產品
YBX-D型變壓器繞組變形測試儀說明書中詳細介紹了變壓器繞組變形測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YBX-D 變壓器繞組變形測試儀說明書
