電流互感器試驗（CT）
電流互感器預防性試驗包括(絕緣、變比、tgδ、電容量、交流耐壓、極性)試驗
技術支持：027-6552 3062
說明
電流互感器預防性試驗包括電流互感器繞組及末屏的絕緣電阻、電流互感器各分接頭的變比檢查、電流互感器tgδ 及電容量測試、電流互感器一次繞組直流電阻測量、電流互感器交流耐壓實驗、電流互感器極性測量。
互感器試驗設備
項目、周期及要求
表一：電流互感器繞組及末屏的絕緣電阻
| 周期 | 要求 | 說明 | 推薦設備 | ||
| 1) 投運前 2) 1～3年 3) 大修后 4) 必要時 |
1)繞組絕緣電阻與初始值及歷次數據 比較，不應有顯著變化 2)電容型電流互感器末屏對地絕緣電 阻一般不低于1000MΩ |
采用2500V兆歐表 | YR2000高壓絕緣電阻測試儀 | ||
表二：電流互感器各分接頭的變比檢查
| 周期 | 要求 | 說明 | 推薦設備 | ||
| 1) 大修后 2) 必要時 |

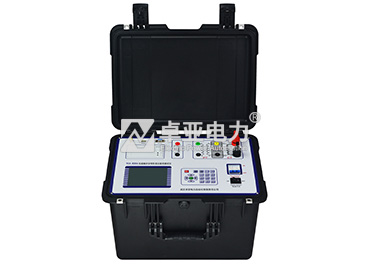

與銘牌標志相符 | 更換繞組后應測量比值差和相位差 | YFA-800A互感器伏安特性變比極性測試儀 | ||
表三：電流互感器tgδ 及電容量測試
| 周期 | 要求 | 說明 | |||||||
| 1) 投運前 2) 1～3年后 3) 大修后 4) 必要時 |
1)主絕緣tgδ(%)不應大于下表中的數值，且與歷年數據比較，不應有顯著變化： | 1)主絕緣tgδ試驗電壓為10kV,末屏對地tgδ試驗電壓為2kV 2)油紙電容型tgδ一般不進行溫度換算，當tgδ與出廠值或上一次試驗值比較有明顯增長時，應綜合分析tgδ與溫度、電壓的關系，當tgδ隨溫度明顯變化或試驗電壓由10kVT升到Um/√3時，tgδ增量超過±0.3%，不應繼續運行 3)固體絕緣互感器可不進行tgδ測量 |
|||||||
| 電壓等級kV | 20～35 | 66～110 | 220 | 330～500 | |||||
| 大 修 后 |
油紙電容器 | 3.0 | 1.0 | —— | —— | ||||
| 充油型 | 2.5 | 2.0 | 0.7 | 0.6 | |||||
| 膠紙電容型 | —— | 2.0 | —— | —— | |||||
| 運 行 中 |
油紙電容器 | 3.5 | 1.0 | —— | —— | ||||
| 充油型 | 3.0 | 2.5 | 0.8 | 0.7 | |||||
| 膠紙電容型 | —— | 2.5 | —— | —— | |||||
| 2)電容型電流互感器主絕緣電容量與初始值或出廠值差別超出±5%范圍時應查明原因 3)當電容型電流互感器末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地tgδ，其值不大于2% |
|||||||||
表四：電流互感器一次繞組直流電阻測量
| 周期 | 要求 | 推薦設備 |
| 1) 大修后 2) 必要時 |

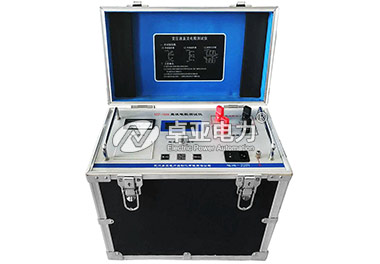

與初始值或出廠值比較，應無明顯差別 | YZZ-50A直流電阻測試儀 |
表五：電流互感器交流耐壓實驗
| 周期 | 要求 | |||||||
| 1) 1～3年(20kV及以下) 2) 大修后 3) 必要時 |
1)一次繞組按出廠值的85%進行。出廠值不明的按下列電壓進行試驗： | |||||||
| 電壓等級kV | 3 | 6 | 10 | 15 | 20 | 35 | 66 | |
| 試驗電壓kV | 15 | 21 | 30 | 38 | 47 | 72 | 120 | |
| 2)二次繞組之間及末屏對地為 2kV 3)全部更換繞組絕緣后，應按出廠值進行 |
||||||||
表六：電流互感器極性測量
| 周期 | 要求 | 推薦設備 |
| 1) 大修后 2) 必要時 |
與銘牌標志相符 | YFA-103E互感器伏安特性測試儀 |
