金屬氧化物避雷器檢測試驗、避雷器預防性試驗項目
金屬氧化物避雷器檢測試驗、避雷器預防性試驗項目包括對避雷器泄漏電流、運行電壓下的交流泄漏電流、底座絕緣電阻測試、檢查放電計數器動作情況。
說明
避雷器試驗一般包括避雷器絕緣電阻的測量、直流1毫安參考電壓試驗、直流泄漏電流試驗、帶并聯電阻避雷器電導電流的測量、不帶并聯電阻避雷器的工頻放電試驗，氧化鋅避雷器的試驗，除絕緣電阻、底座絕緣電阻，放電計數動作情況等常規試驗項目外，還要測量直流1μA電壓及0.75倍1μA直流電壓的泄漏電流。避雷器既有可能開展帶電測試電導電流和帶電紅外測溫試驗。
避雷器檢測試驗項目、周期及要求
表一：金屬氧化物避雷器選型方案
試驗設備：YR2000高壓絕緣電阻測試儀
| 周期 | 要求 | 說明 | |||
| 1) 電廠、變電所避雷器每年雷雨季節 2) 必要時 |
1) 35kV以上,不低于2500MΩ 2) 35kV及以下,不低于1000MΩ |
采用2500V及以上兆歐表 | |||
表二：避雷器直流1mA電壓（U1mA）及0.75U1mA下的泄漏電流

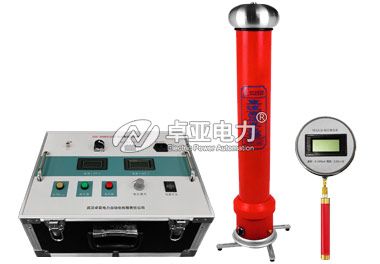

推薦產品：ZGF直流高壓發生器(分體式）、YHYB-T氧化鋅避雷器特性測試儀
| 周期 | 要求 | 說明 | |||
| 1) 發電廠、變電所避雷器每年雷雨季節前 2) 必要時 |
1) 不得低于GB11032規定值 2) U1mA實測值與初始值或制造廠規定 值比較,變化不應大于±5% 3) 0.75U1mA下的泄漏電流不應大于50μA |
1)要記錄試驗時的環境溫度和相對濕度 2)測量電流的導線應使用屏蔽線 3)初始值系指交接試驗或投產試驗時的測量值 |
|||
表三：避雷器運行電壓下的交流泄漏電流
試驗設備：YHYB-T氧化鋅避雷器特性測試儀
| 周期 | 要求 | 說明 | |||
| 1) 新投運的110kV及以上者投運3個月后測量1次;以后每半年一次;運行一年后,每年雷雨季節前1次。 2) 必要時 |
測量運行電壓下的全電流、阻性電流或功率損耗,測量值與初始值比較,有明顯變化時應加強監測,當阻性電流增加1倍時，應停電檢查 | 應記錄測量時的環境溫度、相對濕度和運行電壓。測量宜在瓷套表面干燥時進行,應注意相間干擾的影響 | |||
表四：避雷器底座絕緣電阻測試
試驗設備：YR2010絕緣電阻測試儀（數字+指針）
| 周期 | 要求 | 說明 | |||
| 1) 電廠、變電所避雷器每年雷雨季前 2)必要時 |
自行規定 | 采用2500V及以上兆歐表 | |||
表五：避雷器檢查放電計數器動作情況

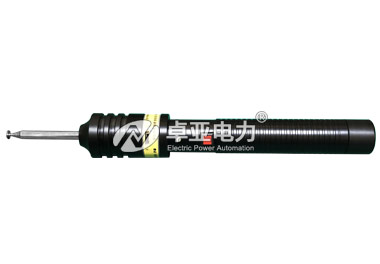

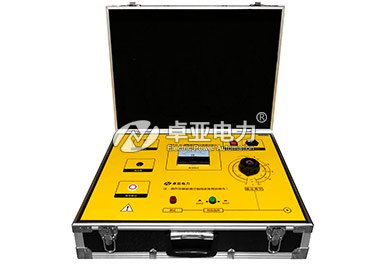

試驗設備：YFD-T避雷器放電計數器校驗儀
| 周期 | 要求 | |
| 1) 電廠、變電所避雷器每年雷雨季前 2) 必要時 |
測試3-5次均應正常動作,測試后計數器指示應調到"0" | |
