絕緣子試驗：支柱絕緣子和懸式絕緣子試驗項目
支柱絕緣子和懸式絕緣子檢測試驗包括零值絕緣子測試、絕緣電阻檢測、交流耐壓試驗、表面污穢物的等值鹽密等。
技術支持：027-6552 3062
絕緣子試驗，運行中絕緣子的檢測可分為定性檢測與定量檢測。
支柱絕緣子和懸式絕緣子檢測試驗包括零值絕緣子測試、絕緣電阻檢測、交流耐壓試驗、表面污穢物的等值鹽密等。
絕緣子試驗設備
項目、周期及要求
表一：絕緣子零值絕緣子測試（66kV及以上）
| 周期 | 要求 | 說明 | |||
| 1～5年 | 在運行電壓下檢測 | 1)可根據絕緣子的劣化率調整檢測周期 2)對多元件針式絕緣子應檢測每一元件 |
|||
表二：絕緣子絕緣電阻檢測
試驗設備：YR2550絕緣電阻測試儀
| 周期 | 要求 | 說明 | |||
| 1)懸式絕緣子1～5年 2)針式支柱絕緣子1～5年 |
1)針式支柱絕緣子的每一元件和每片懸式絕緣子的絕緣電阻不應低于300MΩ，500kV懸式絕緣子不低于500MΩ 2)半導體釉絕緣子的絕緣電阻自行規定 |
1)采用2500V及以上兆歐表 2)棒式支柱絕緣子不進行此項試驗 |
|||
表三：絕緣子交流耐壓試驗
試驗設備：YDJ油浸式試驗變壓器
| 周期 | 要求 | 說明 | |||
| 1) 單元件支柱絕緣子1～5年 2) 懸式絕緣子1～5年 3) 針式支柱絕緣子1～5年 4) 隨主設備 5) 更換絕緣子時 |
1)支柱絕緣子的交流耐壓試驗電壓值見規程規定 2)35kV針式支柱絕緣子交流耐壓試驗電壓值如下： 兩個膠合元件者，每元50kV；三個膠合元件者，每元件34kV； 3)機械破壞負荷為60～300kN的盤形懸式絕緣子交流耐壓試驗電壓值均取60kV |
1)35kV針式支柱絕緣子可根據具體情況按左欄要求1）或2）進行 2)棒式絕緣子不進行此項試驗 |
|||
表四：絕緣子表面污穢物的等值鹽密

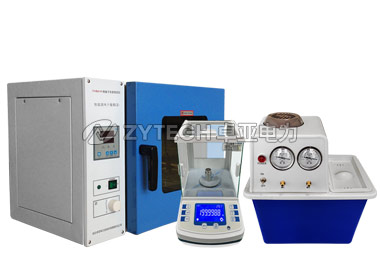

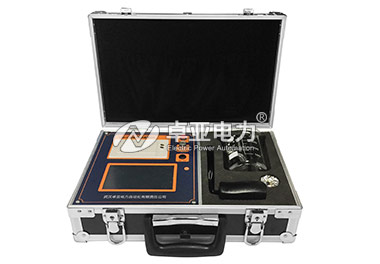

試驗設備：YYM-H絕緣子鹽密度測試儀
| 周期 | 要求 | 說明 | |||
| 1年 | 參照規程規定污穢等級與對應附鹽密度值檢查所測鹽密值與當?shù)匚鄯x等級是否一致。結合運行經驗，將測量值作為調整耐污絕緣水平和監督絕緣安全運行的依據。鹽密值超過規定時，應根據情況采取調爬、清掃、涂料等措施。 | 應分別為戶外代表當?shù)匚廴境潭鹊闹辽僖淮畱掖菇^緣子和一根棒式支柱取樣，測量在當?shù)胤e污最的時期進行 | |||
