串級干式試驗變壓器多臺串激使用接線方法
卓亞電力公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，干式試驗變壓器可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。
干式試驗變壓器串級工作原理
串激系列高電壓干式試驗變壓器，除最高電壓的一級干式試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級干式試驗變壓器初級繞組參數相同。由試驗變壓器控制箱（臺）供給第I級干式試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級干式試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級干式試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。
串級干式試驗變壓器接線方法

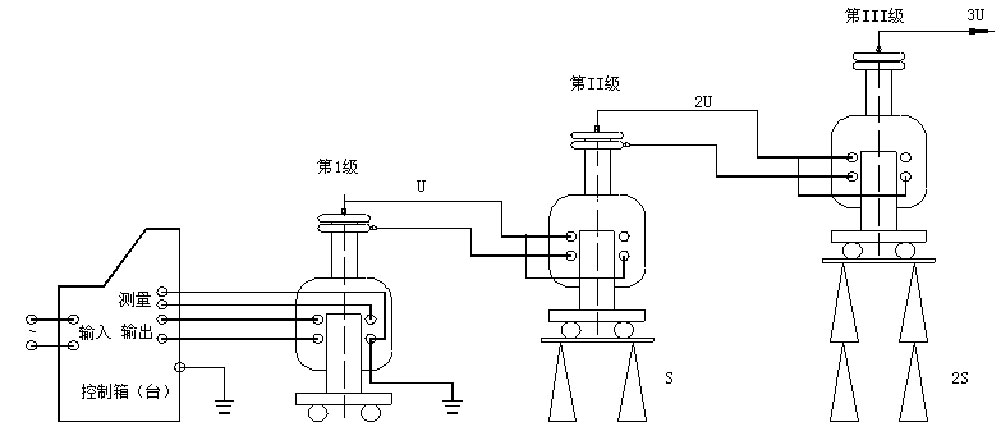

干式試驗變壓器組合方式
1）當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總?cè)萘繛榈贗臺容量，總電壓為兩單臺最高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總?cè)萘繛? kVA ，總輸出電壓為100 kV，輸出電流為50mA。
2）當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總?cè)萘客瑯訛榈贗臺容量，總電壓為三臺輸出電壓之和。
注：無論兩級串、三級串，輸出電流嚴禁超出最后一級額定電流。
說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。
干式試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠安全距離。
在使用干式試驗變壓器串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
