一、變比試驗?zāi)康?/h3>
電力變壓器在交接、更換繞組時，以及內部接線變動后，要測量繞組所有分接頭的變壓比。
變壓器在空載情況下，高壓繞組的電壓u1與低壓繞組電壓u2之比稱為變壓比。三相變壓器的變壓比通常按線電壓計算。變壓比試驗的目的是檢查繞組匝數是否正確，檢查分接開關狀況，檢查繞組有無層(匝)間金屬性短路等，為變壓器能否投入運行或并聯運行提供依據。
二、變壓器變比試驗方法
變壓器變壓比試驗室在變壓器一側施加電壓，用儀表或儀器測量另一測電壓，然后根據測量結果計算變壓比。測定變壓比的方法有電橋法、雙電壓表法和標準互感器法。
三、變比試驗結果分析
1.各相接頭的電壓比與銘牌值相比，不應有顯著差別，且符合規律。
2.電壓35kV以下，電壓比小于3的變壓器電壓比允許偏差為±1%；其他變壓器，額定分接電壓比允許偏差為±0.5%，其他分接的電壓比應在變壓器阻抗電壓值百分?jǐn)?shù)的1/10以內，但不得超過±1%。

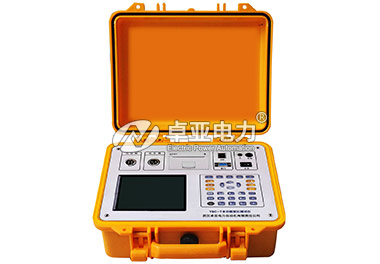

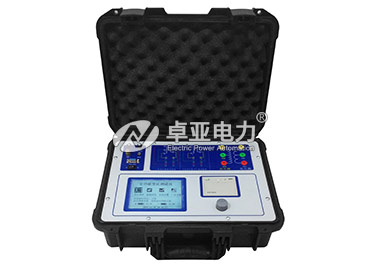

四、變壓器變比試驗設備
