全自動工頻耐壓控制箱
YD-XH工頻耐壓試驗控制箱，武漢卓亞電力自動化有限責任公司是工頻耐壓試驗控制箱廠家，工頻耐壓試驗控制箱是根據國家最新電力行業標準而設計的，工頻耐壓試驗操作箱是各種輕型試驗變壓器的專用配套耐壓設備，也可以作為可調電源使用，工頻耐壓試驗控制箱又稱工頻耐壓試驗操作箱、試驗變壓器控制箱、試驗控制箱 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.4-2006 、DL/T596-2005、GB/T24344-2009，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YD-XH系列工頻耐壓試驗控制箱(臺)是試驗變壓器的專用配套設備，該工頻耐壓試驗控制箱（臺）具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。工頻耐壓試驗控制箱是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
YD-XH系列全自動工頻耐壓試驗控制箱采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文接口，操作簡單明了。全部測試項目可以設定后自動進行測試，無須人工干預。
本系列工頻耐壓試驗控制箱采用全新平臺PLC組態控制，可以無縫對接不同等級的各種試驗變壓器，并可以進行軟件校準，大大提升儀器的適用性。
【執行標準】
DL/T 474.4-2006現場絕緣試驗實施導則/交流耐壓試驗
GBJ 150電氣裝置安裝工程電氣設備交接試驗標準
GB/T 8218-1987低壓測電器
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YD-XH-容量（詳見以下參數表） | |
| 名稱 | 試驗變壓器操作箱、試驗變壓器控制箱、控制箱、試驗變壓器專用控制箱、試驗變壓器電源操作箱 | |
| 電壓測量精度 | 0.5%FS±3字 | |
| 電流測量精度 | 0.5%FS±3字 | |
| 系統測量精度 | 1.5%FS+3字 | |
| 計時長度 | 0～3時59分59秒 | |
| 電源電壓 | AC220V±10%；50Hz±1Hz | |
| 容量等級 | 容量 ≤ 5kVA | 5kVA ＜ 容量 ≤ 30kVA | 30kVA ＜ 容量 ≤ 50kVA | 容量＞50kVA | 可定制 |
| 設計結構 | 控制箱（數顯、指針） | 控制臺（數顯、指針） | 控制柜 | 分體式（調壓器外配） |
| 規格 | 容量 | 電源 | 輸出 | 參考重量 | 設計結構 | 操作方式 | |||
| 相數 | （V） | （A） | （V） | （A） | |||||
| YD-2/220 | 2kVA | 1 | 220 | 50 | 0～220 | 10 | 14 | 控制箱 | 手動 |
| YD-3/220 | 3kVA | 1 | 220 | 50 | 0～220 | 15 | 16 | 手動 | |
| YD-5/220 | 5kVA | 1 | 220 | 50 | 0～220 | 25 | 18 | 手動 | |
| YD-10/220 | 10kVA | 1 | 220 | 50 | 0～220 | 50 | 80 | 控制臺 | 手動 |
| YD-15/400 | 15kVA | 2 | 380 | 50 | 0～430 | 37.5 | 90 | 手動 | |
| YD-20/400 | 20kVA | 2 | 380 | 50 | 0～430 | 50 | 100 | 手動 | |
| YD-25/400 | 25kVA | 2 | 380 | 50 | 0～430 | 62.5 | 120 | 手動 | |
| YD-30/400 | 30kVA | 2 | 380 | 50 | 0～430 | 75 | 140 | 手動 | |
| YD-50/400 | 50kVA | 2 | 380 | 50 | 0～430 | 125 | 160 | 控制柜 | 手動 + 電動 |
| YD-100/400 | 100kVA | 2 | 380 | 50 | 0～430 | 250 | 50 | 分體式 調壓器外配 |
|
| YD-150/3000 | 150kVA | 2 | 380 | 50 | 0～430 | 50 | 50 | ||
| YD-200/3000 | 200kVA | 2 | 380 | 50 | 0～430 | 65 | 50 | ||
| YD-250/3000 | 250kVA | 2 | 380 | 50 | 0～430 | 84 | 50 | 電動 | |
| YD-300/3000 | 300kVA | 2 | 380 | 50 | 0～430 | 100 | 50 | 電動 | |
| 注：我公司可按用戶要求，定制非規格及功能的控制箱和控制臺。 | |||||||||
產品功能—— Features
觸摸顯示屏工頻耐壓試驗控制箱采用高分辨率7英寸全彩PLC觸摸屏（800×480），電壓、電流、時間、狀態信息及提示信息等全部同屏顯示
全中文界面操作簡單明了，可適應多種應用場合
數字式校準工頻耐壓試驗控制箱具有全數字式校準方式，摒棄了陳舊的電位器調整，現場使用方便，精度易于控制(此功能帶密碼保護)
直接設定變比值在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用
安全提示試驗過程中，屏上有試驗進行中的顯示，試驗出現異常時可以進行聲光報警功能
自動計時功能自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位
手動控制模式此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護
升壓速度智能控制當電壓達到目標電壓90%時，為保證精準達到目標電壓升壓速度會自動減慢
升壓速度可設置可根據配備的不同試驗變壓器的變比來調整升壓速度，達到更加合理的效果
自帶打印功能可以將試驗數據及試驗日期等內容進行快速打印
USB轉存功能可以將保存的試驗數據通過USB接口導出到U盤做長久的備份
圖片展示—— Photo

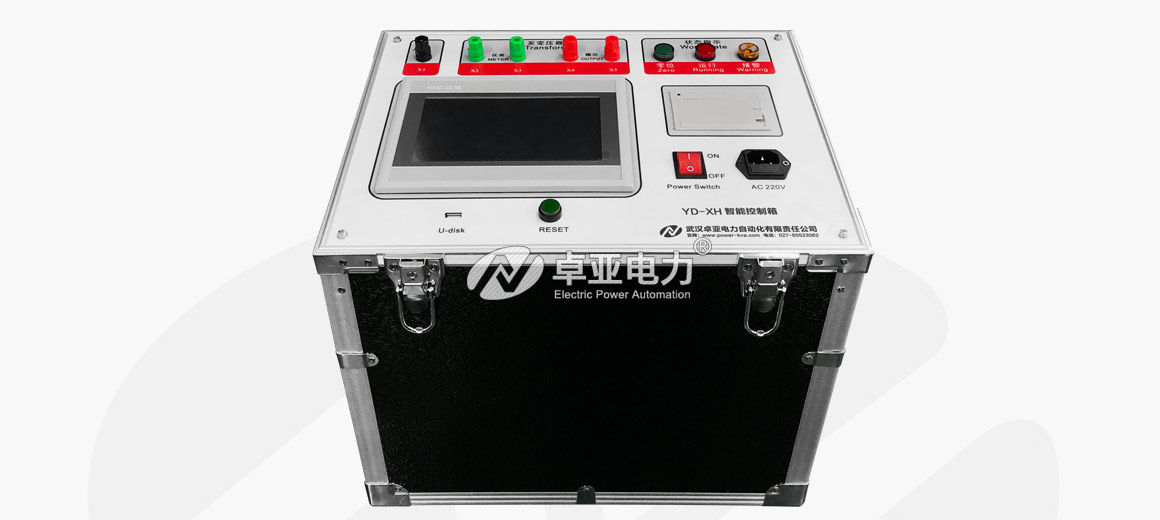

工頻耐壓試驗控制箱 - 主機

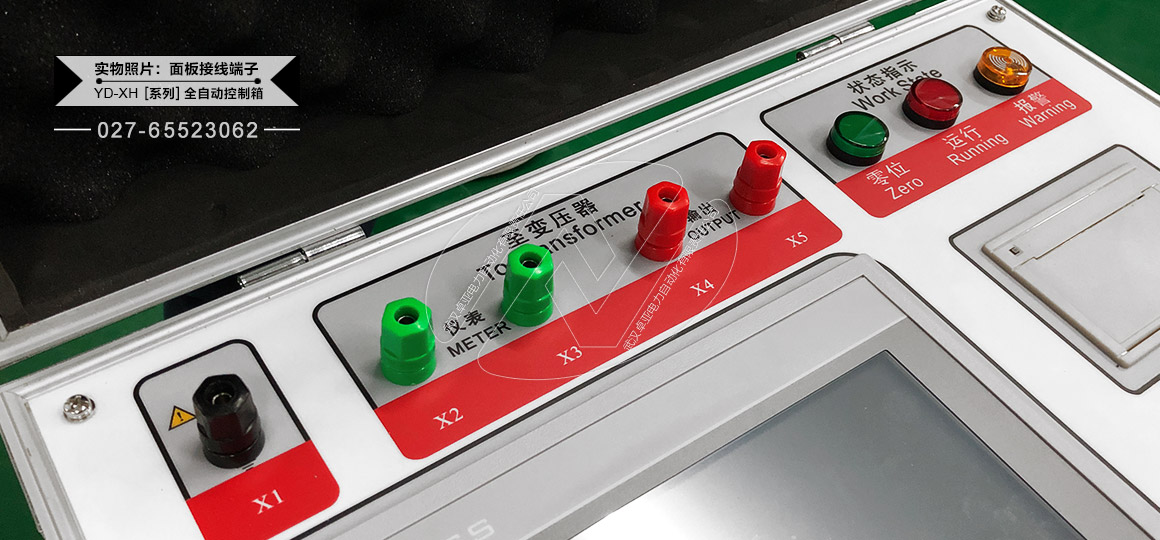

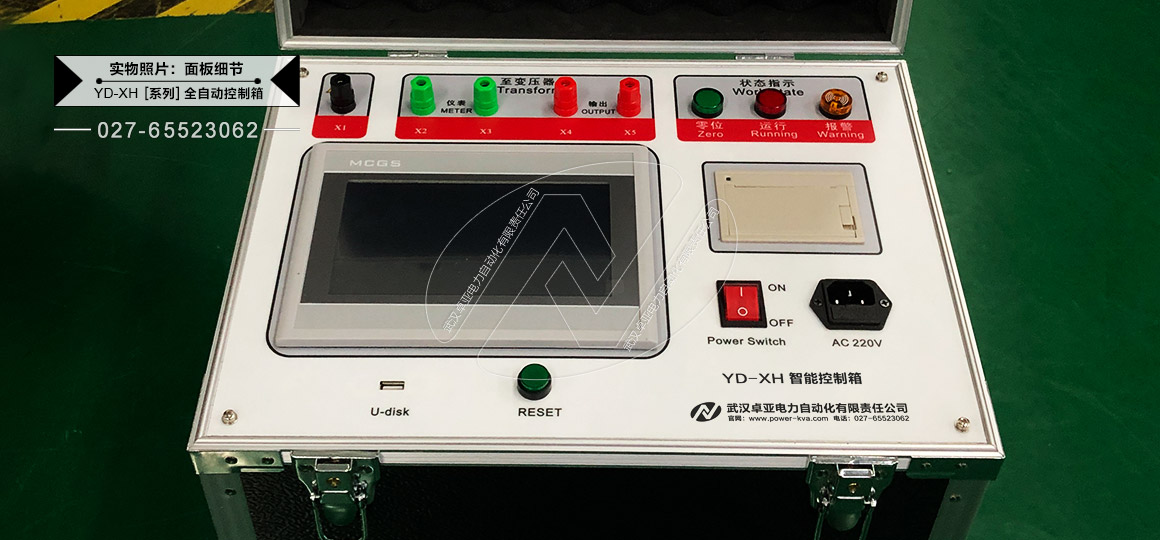

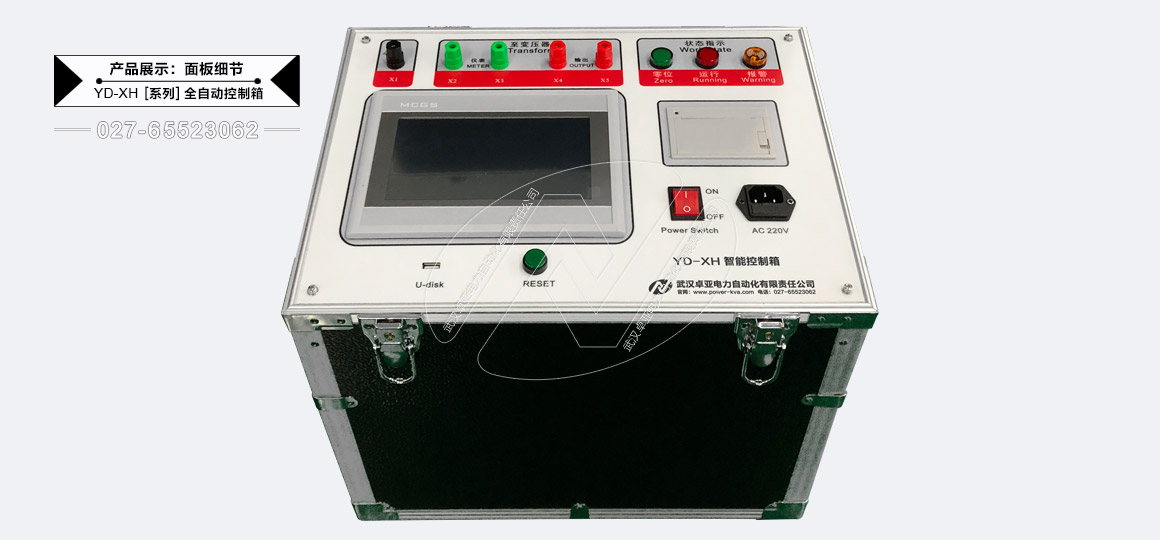

工頻耐壓試驗控制箱 - 面板細節

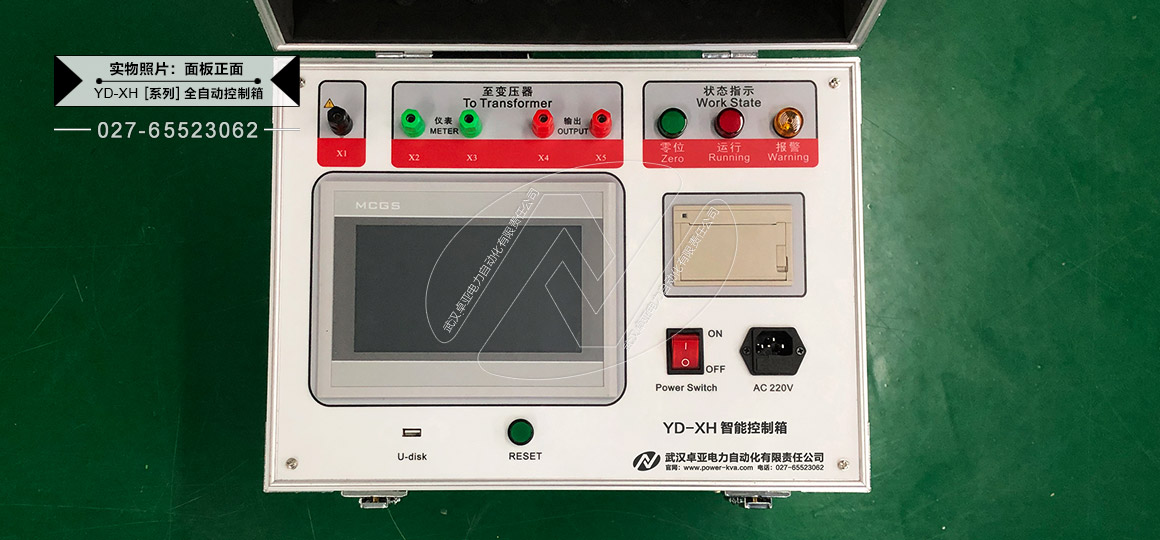

工頻耐壓試驗控制箱 - 實物圖（1
工頻耐壓試驗控制箱 - 實物圖（2）
工頻耐壓試驗控制箱 - 實物圖（3）
