無線高壓變比測試儀
YQBB-W無線高壓變比測試儀，武漢卓亞電力自動化有限責任公司是無線高壓變比測試儀廠家，無線高壓變比測試儀專為在線測量運行中60kV以下（10kV或35kV）的高壓電流互感器、變壓器的初級、次級電流大小、變比、相別、極性、漏電流而精心設計，無線高壓變比測試儀又稱高壓變比測試儀、高壓變比測試儀、測量高壓變比 ……
卓亞電力承諾：網站所售本產品滿足電力標準GB/T20840.5-2013、JB/T5356-1991、JB/T9285-1999，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YQBB-W高壓CT變比測試儀又稱CT變比測試儀及電流互感器變比測試儀，高壓CT變比測試儀可在現場不拆線、不斷電的情況下測量35KV及以下系統高壓計量裝置的高壓一次電流、低壓二次電流，并可計算出變比值。高壓CT變比測試儀終端則直接采集高壓電流互感器二次電流。

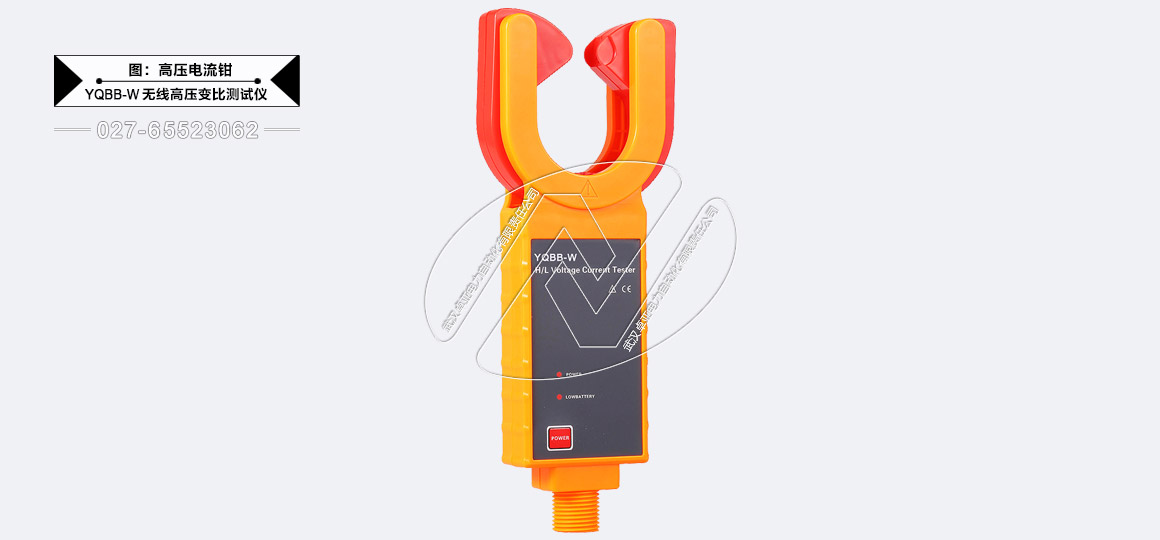

YQBB-W高壓CT變比測試儀是卓亞電力根據JB/T9285-1999, JB/T5356 -2002機械行業標準研發生產的高壓CT變比測試儀，高壓CT變比測試儀采用無線信號發送和接受裝置， 安裝在高壓絕緣桿端部的 高壓鉗形表（以下簡稱鉗表）所采集的電流信號，將采用無線傳輸方式發送到手持式終端，高壓CT變比測試儀終端則直接采集高壓電流互感器二次電流，手持式終端將根據鉗表兩側信號，實時計算電流互感器一次，二次電流及變比，計算變比值，高壓CT變比測試儀保證操作過程的安全性與可靠性，絕緣桿方面采用抽拉式高壓絕緣操作桿伸長可達5米，確保操作過程的人身安全。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 高壓檢測儀 | 主機（電流鉗） | |
| 量程 | 0.0mA～1200A（50/60Hz自動） | 0.0mA～20A |
| 分辨率 | 0.1mA | 0.1mA |
| 鉗口尺寸 | φ50mm | φ7.5mm |
| 測試精度 | ±2%±5dgt | ±0.5%±5dgt |
| 采樣速率 | 2次/秒 | |
| 功能 | 高低壓電流互感器一二次回路的電流、變比、極性、相別、在線測試；變壓器兩側電流大小、變比在線測試；負荷電流測試 | |
| 傳輸類型 | 無線傳輸,直線傳輸距離30m | |
| 換擋 | 全自動換擋 | |
| 電源 | DC6V 7號堿性電池（1.5V AAA×4） | DC7.5V 5號堿性電池（1.5V LR6×5） |
| 測試方式 | 鉗形CT | |

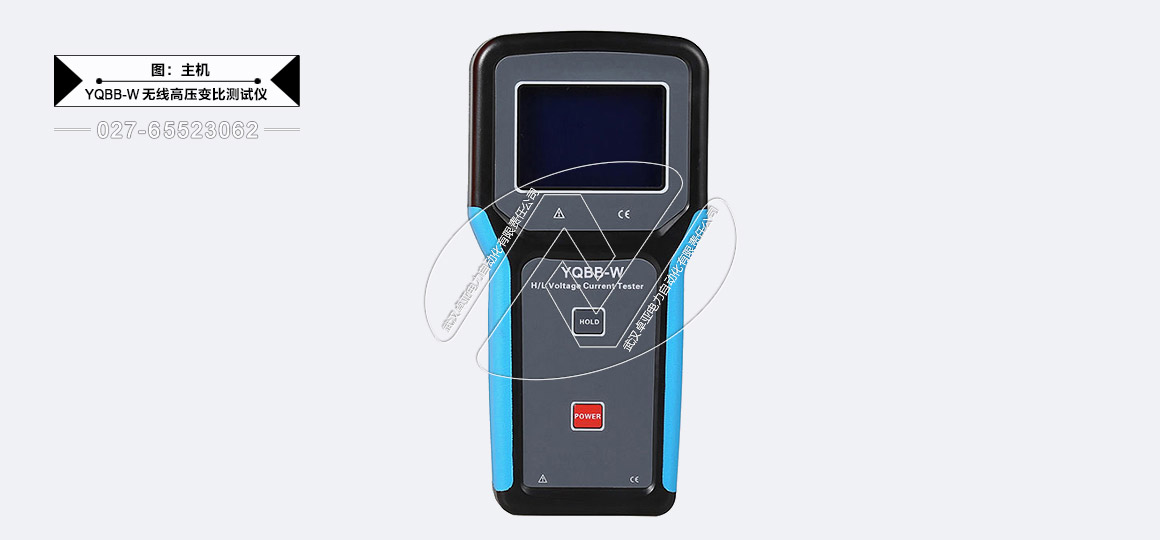

| 尺寸 | 寬厚高87×37×262(mm3) | 主機：寬厚高100*35*204mm |

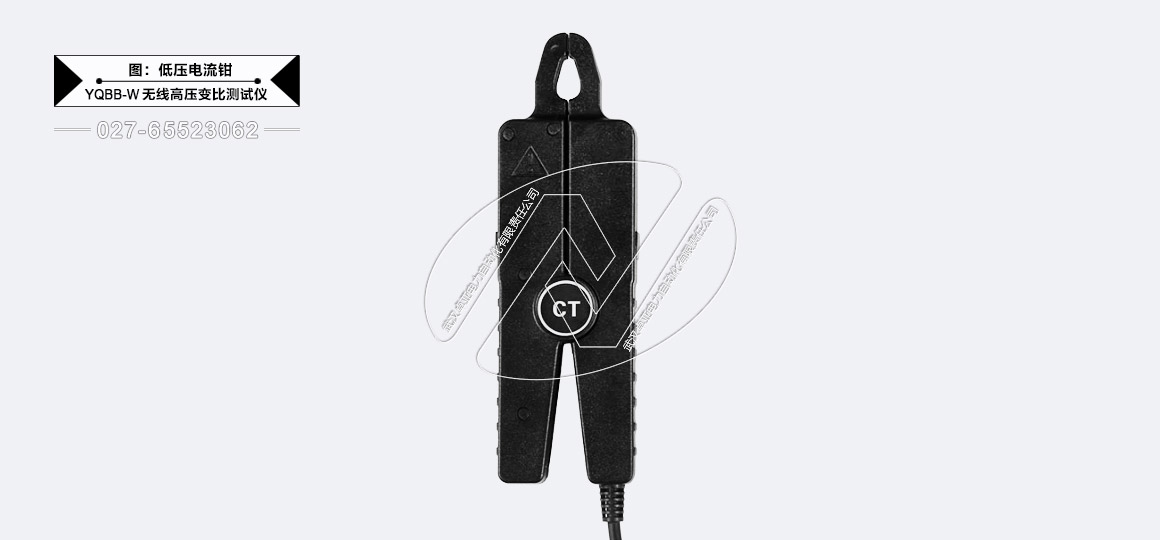

| 電流鉗：寬厚高42*20*137mm | ||
| 顯示模式 | LCD：128dots×64dots 藍屏背光功能，適合昏暗場所 | |
| LCD 尺寸 | 62mm×44mm | |
| 變比 | 3種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比)，變比最大1：1千萬 | |
| 線路電壓 | 60kV以下具有絕緣外皮的線路測試或35kV以下裸導線電流測試(必須帶絕緣桿操作) | |
| 引線長度 | 電流鉗引線2米 | |
| 重量 | 儀表總重量：3.1kg（含絕緣桿和儀表包） | |
| 高壓檢測儀：370g（含電池） | ||
| 主機：409g（含電池） | ||
| 電流鉗：180g | ||
| 數據接口 | USB傳輸 | |
| 溢出顯示 | 超量程溢出功能：“OL A”符號顯示 | |
| 數據存儲 | 500組,按MENU鍵保持?jǐn)?shù)據，HOLD符號顯示，再按MENU鍵取消保持 | |
| 數據查閱 | 長按MENU鍵，可以進入數據查閱模式,MR符號顯示, 再長按MENU鍵退出 | |
| 數據存滿 | 數據存滿功能：“FULL”符號顯示 | |
| 切換顯示模式 | 長按POWER鍵,可切換測試顯示模式和折算變比顯示模式 | |
| 無信號指示 | 當主機沒有收到發射信號時提示“無信號” | |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 | |
| 電池電壓 | 當電池電壓降到3.5V時，低電指示燈亮,提醒更換電池 | 當電池電壓降到5.2V時，電池電壓低符號顯示，提醒更換電池 |

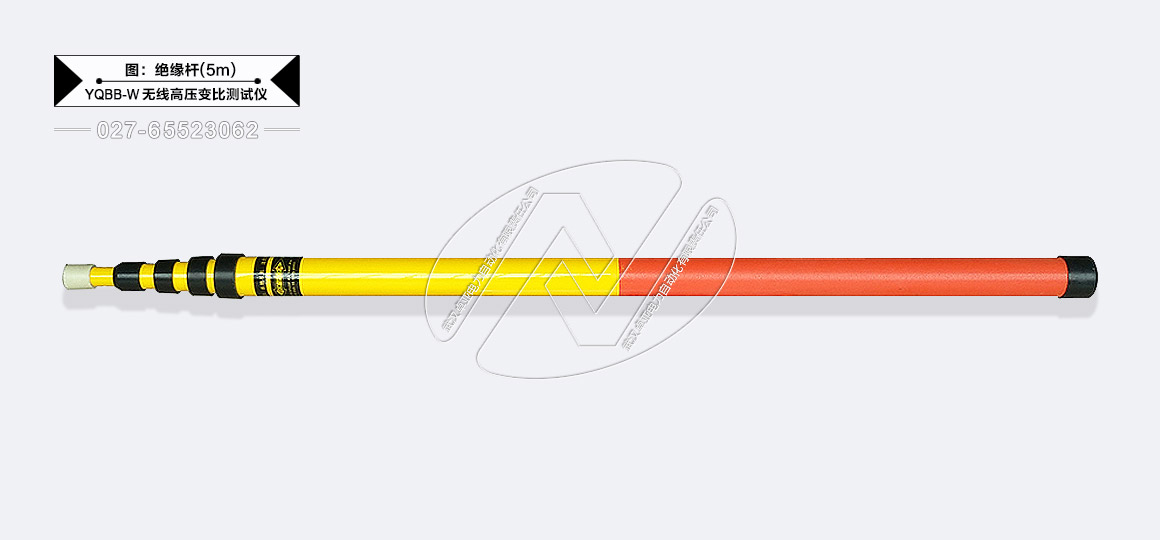

| 絕緣桿 | 五節絕緣桿（5米） | |
| 絕緣強度 | AC 60kV/rms | |
| 線路測試 | 線路電壓60kV以下有絕緣外皮導線測試，60kV以下裸導線測試（帶絕緣桿操作） | |
| 工作溫度 | -10℃～40℃ | |
| 存放溫度 | -10℃～60℃ | |
| 相對濕度 | 0℃～31℃≦75%，31℃～40℃≦50% | |
| 標準 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) | |
產品功能—— Features
2、采用先進的電子技術和高速數字處理器
3、手持式終端與鉗表均采用高性能鋰電池供電，一次充電可持續工作8小時
4、高壓鉗表的電流信號采用無線傳輸，絕對確保操作的安全性

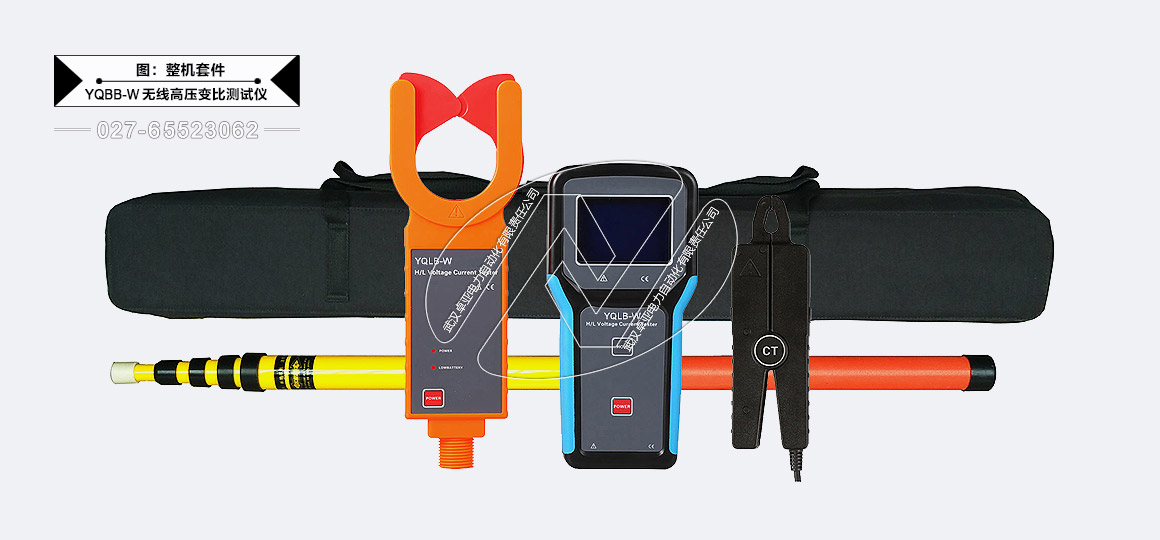

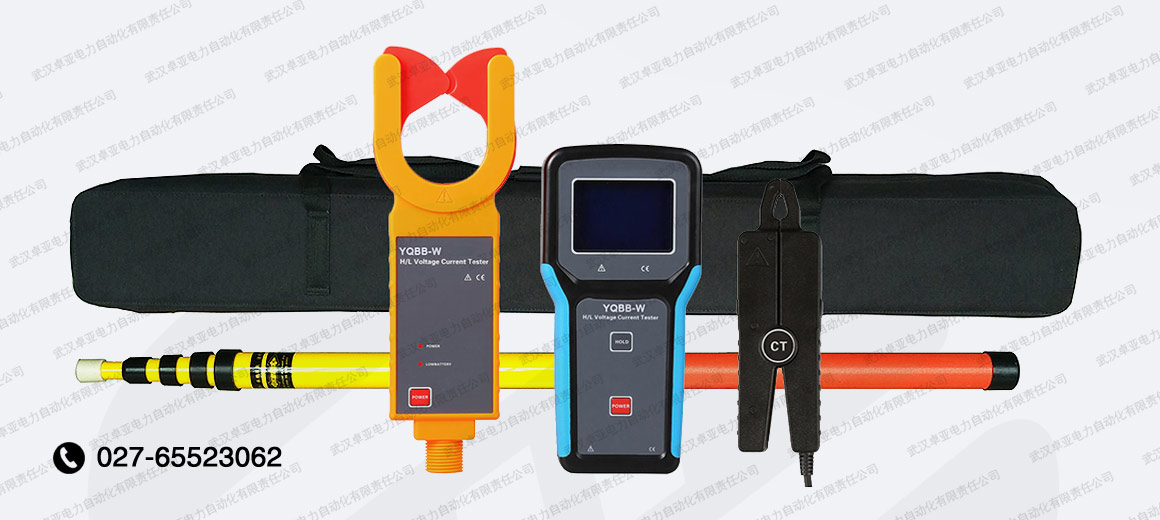

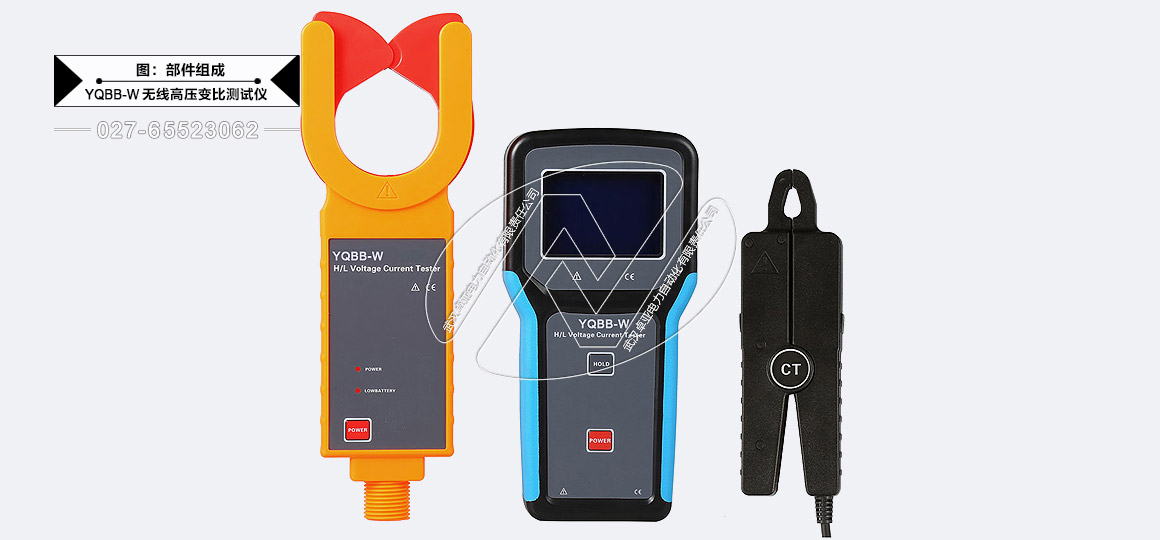

圖片展示—— Photo
試驗技術
相關產品
YQBB-W型無線高壓變比測試儀說明書中詳細介紹了無線高壓變比測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YQBB-W 無線高壓變比測試儀說明書
