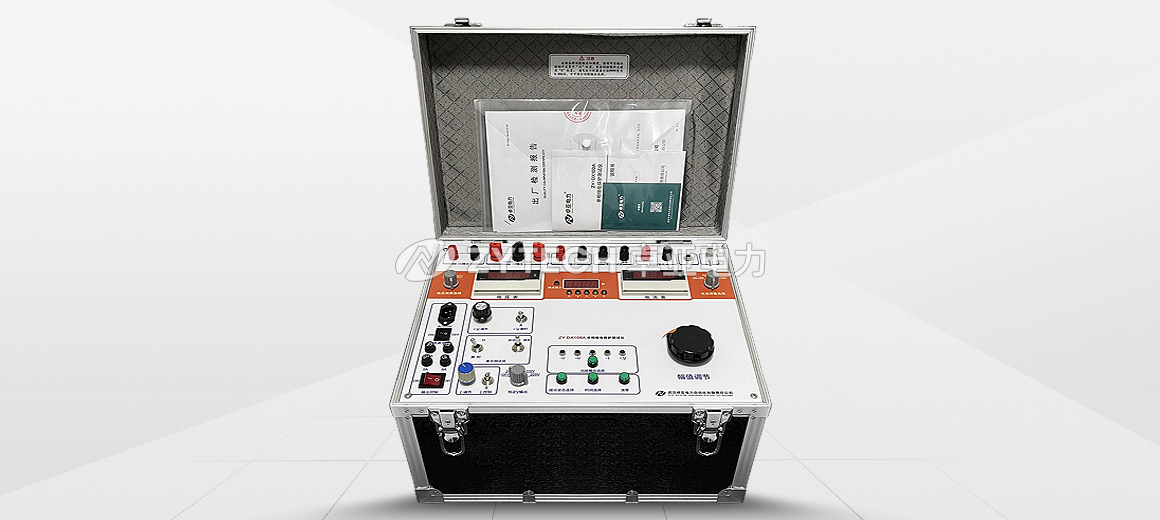

單相繼電保護測試儀
ZY-DX100A
卓亞電力承諾：網站所售本產品滿足電力標準GB7261-2008、DL/T995-2006、DL/T1153-2012，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
ZY-DX100A單相繼電保護測試儀適用于高低壓供電系統繼電保護裝置的調整與試驗。單相繼電保護測試儀能完成各種常用繼電器的校驗、二次回路檢驗、檢查互感器特性、檢定斷路器跳閘機構動作值以及對斷路器的分合閘時間測量等。直流輸出（連續可調）：0—350（V），0—10A，交流輸出（連續可調）：0—380（V）連續可調， 0—100A。
別名：?jiǎn)蜗嗬^電保護測試儀、單相繼電保護校驗裝置、繼電保護測試儀、便攜式單相繼電保護測試儀、繼保測試儀、單相繼保測試儀、便攜式單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | ZY-DX100A | |
| 名稱 | 單相繼電保護測試儀 | |
| 直流輸出（DC） | 直流電壓輸出 | 0 ~ 350V（連續可調），輸出容量：960VA |
| 直流電流輸出 | 0 ~ 10A（連續可調），輸出容量80VA | |
| 直流電壓選擇輸出 | 輸出電壓：24V、48V、110V、220V，輸出電流均為0.4A。（注：可用于靜態繼電器的操作電源。） | |
| 交流輸出（AC） | 交流電壓輸出 | 0—380V（連續可調），輸出容量：400VA |
| 交流電流輸出 | 0—10A (開口電壓40V)，0—100A（開口電壓14V）容量1000VA，最大輸出時間應≤35秒 | |
| 交流電壓輸出，回路電流指示：最高輸出電壓為240V；當回路中電流等于5A時，輸出時間不應大于3分鐘。 | ||
| 交流短路電壓模擬輸出：輸出電壓≤120V，電壓降范圍15~80%（可用于低壓繼電器動作時間測試） | ||
| 繼電器各種接點動作時間 | （1）延時閉合的動合（常開）觸點、（2）延時閉合的動合（常開）觸點、（3）延時閉合的動斷（常閉）觸點 | |
| （4）延時斷開的動合（常開）觸點、（5）延時斷開和動斷（常閉）觸點、（6）D 繼電器動作值檢定 | ||
| 過載保護 | （一） 交直流電壓：5A過載保護 | |
| （二） 直流電流：10A過載保護 | ||
| （三） 直流電壓源：1A過載保護 | ||
| ||
| 輸入電源 | AC 220V±10%，50Hz | |
| 數字計時器 | 計時長度0.000~9999（秒） 誤差：尾數±2個字 | |
| 儀表 | 交直流電壓表、電流表，采用四位半A/D轉換，精度0.5級 | |
| 環境溫度 | -20℃~+40℃ | |
| 環境濕度 | 不大于85%（15~25℃時） | |
| 體積與重量 | 470×350×310mm,10kg | |
產品功能—— Features

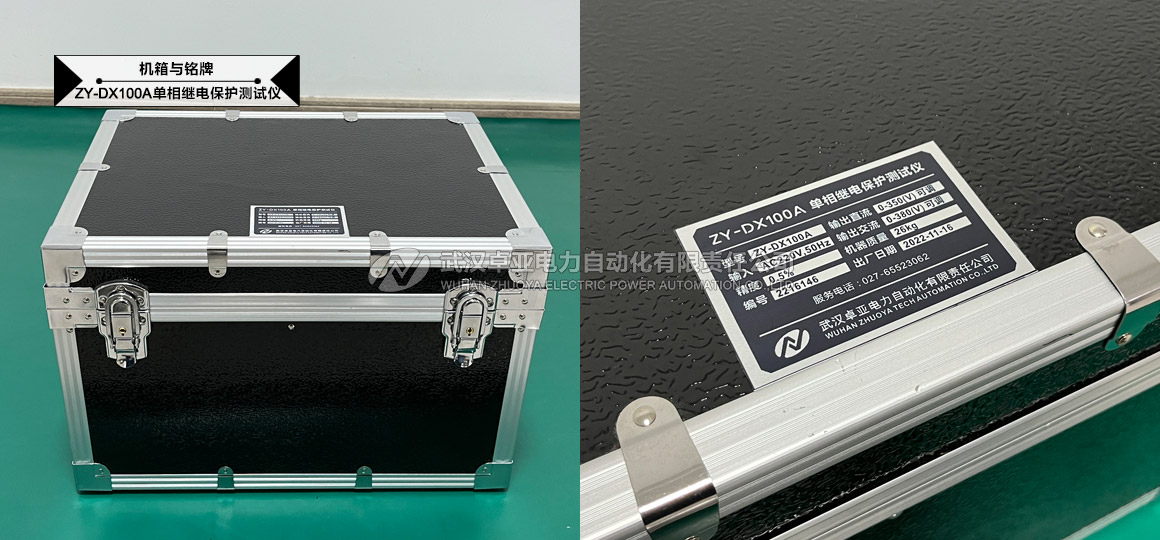

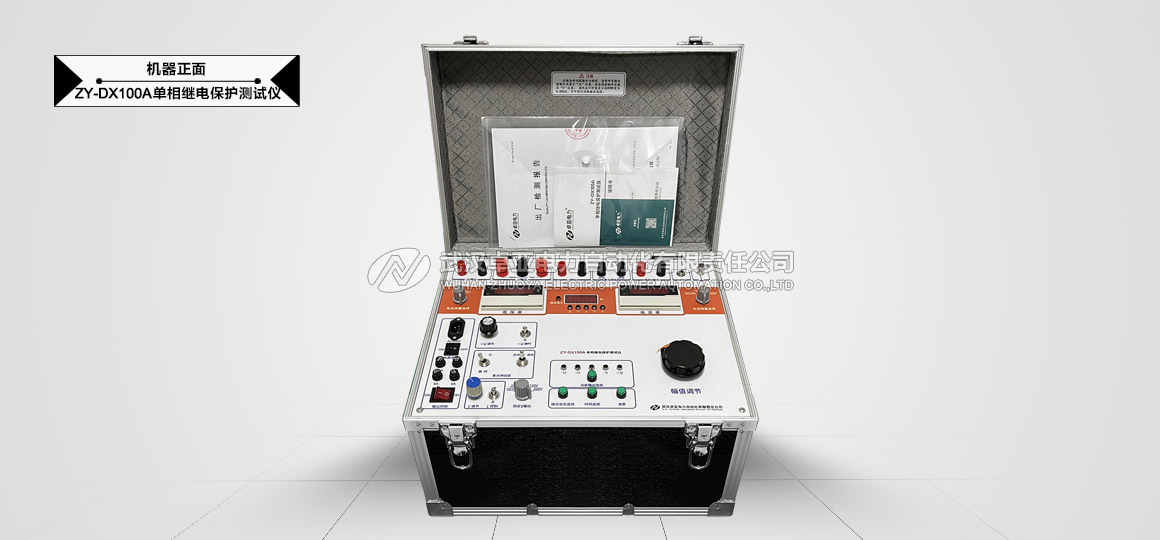

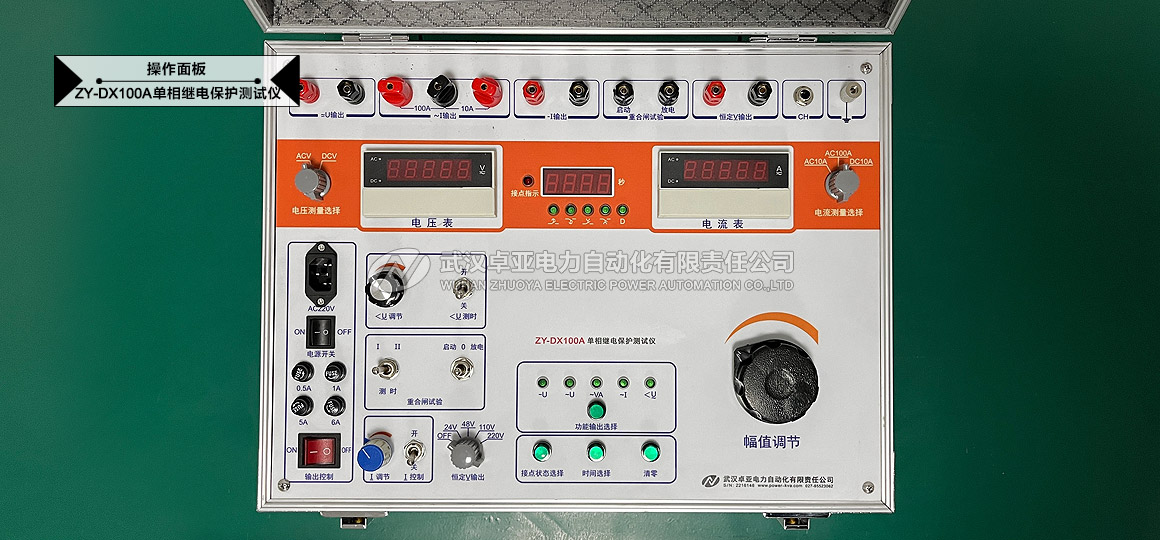

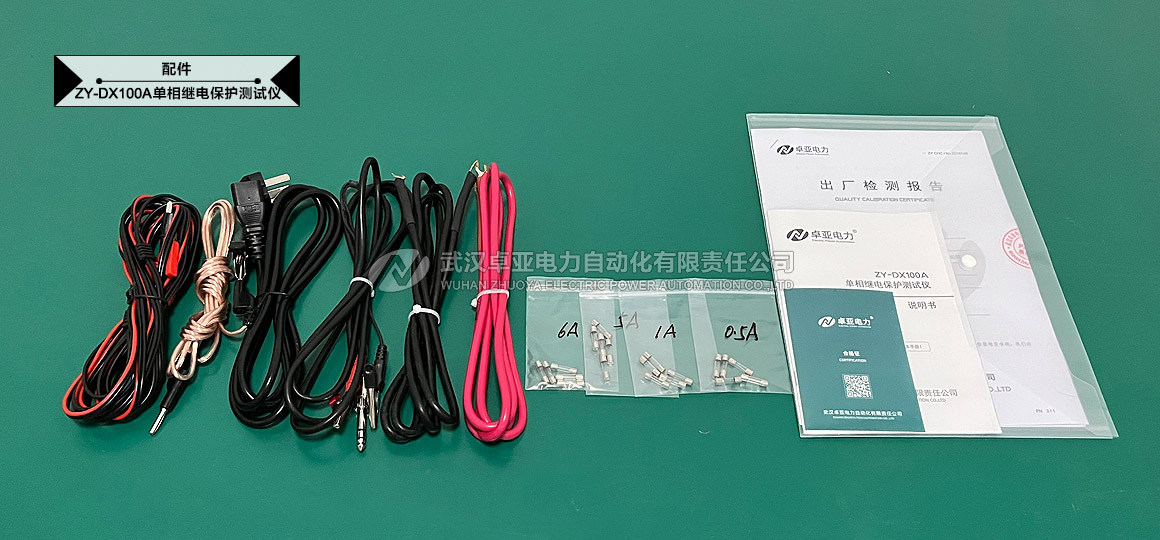

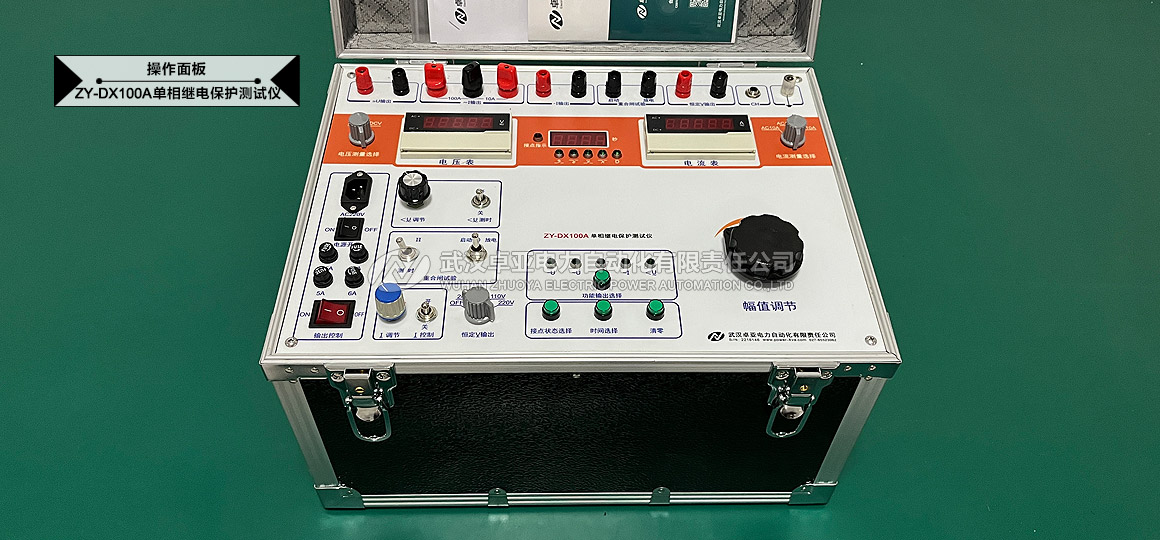

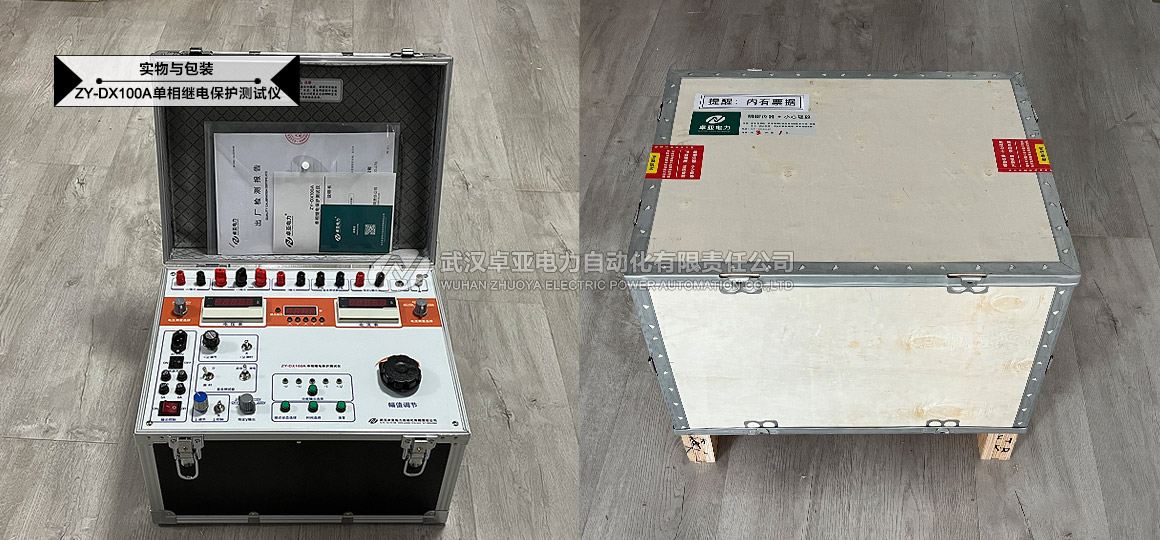

圖片展示—— Photo
試驗技術
相關產品
ZY-DX100A型單相繼電保護測試儀說明書中詳細介紹了單相繼電保護測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
ZY-DX100A 單相繼電保護測試儀說明書
