電纜外護套的絕緣電阻測量試驗一般采用2500V絕緣電阻測試儀及5000V絕緣電阻測試儀進行絕緣電阻測量試驗。

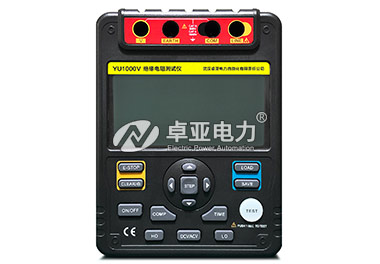

2500V絕緣電阻測試儀 5000V絕緣電阻測試儀 3123A絕緣電阻測試儀

一、電纜外護套絕緣電阻試驗?zāi)康?/H3>

檢測電纜在敷設后或運行中外護套是否損傷或受潮。

外護套破損的原因有：敷設過程中受拉力過大或彎曲過度；敷設或運行中由于施工和交通運輸?shù)戎苯油饬ψ饔�；終端/中間接頭受內部應力、自然拉力、電動力作用；白蟻吞噬、化學物質腐蝕等。

二、電纜外護套絕緣電阻測量方法

對110kV及以上電纜而言，使用5000V絕緣電阻測試儀，絕緣電阻測試儀（兆歐表）最好帶自放電功能。每次換接線時帶絕緣手套，每相試驗結束后應充分接地放電。電纜外護套絕緣電阻試驗試驗時必須將護層過電壓保護器斷開。

GB50150-2006、Q/CSG 1 0007-2004要求電纜外護套絕緣電阻值交接及預試不低于0.5MΩ/km。

三、電纜外護套絕緣電阻試驗周期

電纜交接試驗3年（對電纜外護套有引出線者進行）

四、電纜外護套絕緣電阻測量注意問題

1、兆歐表（絕緣電阻測試儀）"L"端引線和"E"端引線應具有可靠的絕緣。

2、測量前后均應對電纜金屬護層充分放電，時間約2－3分鐘。

3、若用手搖式兆歐表，未斷開高壓引線前，不得停止搖動手柄。

4、電纜不接試驗設備的另一端應派人看守，不準人靠近與接觸。
