本文主要介紹根據六氟化硫氣體密度繼電器校驗規程要求SF6氣體繼電器校驗及SF6氣體密度繼電器校驗周期及校驗儀器

SF6氣體繼電器

SF6斷路器中的SF6氣體是密封在一個固定不變的容器內的，在20℃時的額定壓力下，它具有一定的密度值，在斷路器運行的各種允許條件范圍內，盡管SF6氣體的壓力隨著溫度的變化而變化，但是，SF6氣體的密度值始終不變。因為SF6斷路器的絕緣和滅弧性能在很大程度上取決于SF6氣體的純度和密度，所以，對SF6氣體純度的檢測和密度的監視顯得特別重要。如果采用普通壓力表來監視SF6氣體的泄漏，那就會分不清是由于真正存在泄漏還是由于環境溫度變化而造成SF6氣體的壓力變化。為了能達到經常監視密度的目的，國家標準規定，SF6斷路器應裝設壓力表或SF6氣體密度表和密度繼電器。壓力表或SF6氣體密度表是起監視作用的，密度繼電器是起控制和保護作用的。

六氟化硫氣體密度繼電器校驗規程要求SF6氣體密度繼電器接點動作壓力值進行測量，并根據接點動作瞬間被SF6氣體密度繼電器校驗儀鎖存的SF6氣體壓力值與溫度值自動換算成對應于20℃的標準壓力值。

SF6氣體密度繼電器校驗的重要性

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。該SF6密度繼電器校驗儀在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

SF6氣體密度繼電器同其他壓力表計一樣在使用一段時間后其報警和閉鎖值會產生一定的飄移；另外，因密度繼電器接點動作不頻繁，因而可能接點動作不靈敏或失效。如果不檢驗，就存在安全隱患。由于SF6氣體為非理想氣體，其壓力變化特性與理想氣體壓力的變化特性相差比較大，所以不能采用理想氣體特性來進行換算，而必須采用SF6氣體壓力/溫度特性函數來進行換算，并利用計算機來進行處理，就可以相當準確的進行任意溫度下的壓力與200 ℃時的標準壓力間的換算，實現對在各種環境下的SF6氣體密度繼電器的檢驗工作。 這種檢驗方法所采用的設備，根據用戶要求一般直接從專門的生產廠家購置SF6氣體密度繼電器校驗儀。這種設備體積小，便于攜帶，精度高，配套設備完善，密封性能好，不會造成氣體外泄，并且操作簡單。

SF6氣體密度繼電器校驗儀

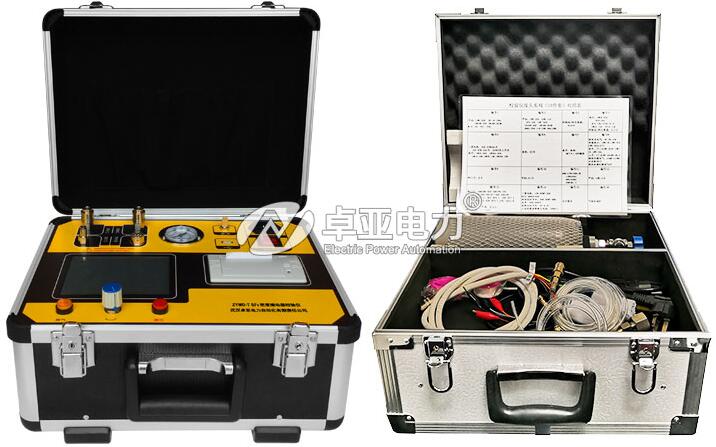

ZYMD-T SF6氣體密度繼電器校驗儀又稱SF6密度繼電器校驗儀，SF6氣體密度繼電器校驗儀用于SF6氣體密度繼電器的壓力和動作指標的校驗，用氣量少，適合用于變電站、發電廠及各大電力檢修部門，SF6氣體密度繼電器校驗儀能對sf6氣體密度繼電器指針式接點輸出及智能式電流輸出的SF6密度繼電器SF6氣體密度進行校驗檢測試驗，全自動SF6氣體密度繼電器校驗儀采用單周期指令微機技術，SF6氣體密度繼電器測試儀測量精度為0.25級。

SF6氣體密度繼電器校驗標準、周期及試驗項目
