三相相位伏安表測量照明燈具功率
LPD限值是國家依據節能方針從宏觀上作出的規定。因此要求照明設計中實際的LPD值應小于或等于標準規定的LPD最大限值。如果相等，說明是"合格"的設計；如超出，則是"不合理"設計。因此要求設計師努力優化方案，力求降低實際LPD值，使之小于，甚至大大小于規定的LPD值，做到"良好"或"優秀"的節能設計。有的設計師不進行照度計算，運用標準規定的LPD限值來代替照度計算，確定燈數，是不正確的，違背了節能的原則。
測量照明燈具功率密度主要是要測量其功率，通過照明功率計算的公式可以計算出照明功率密度。這里我們采用SMG3000三相相位伏安表進行測量，因為三相相位伏安表具有有功功率、無功功率、功率因數等電參數測量功能。
第一步：測量照明燈具功率

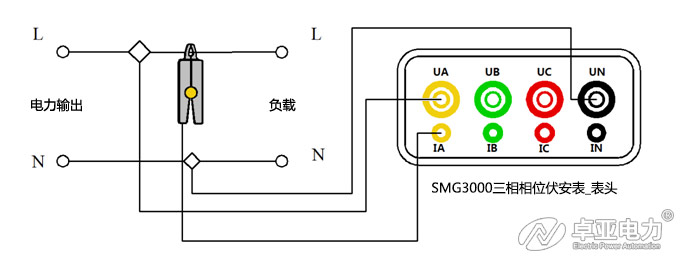

1、將火線接到SMG3000三相相位伏安表的UA端，零線接到UN端。
2、將三相相位伏安表的電流鉗傳感器鉗到火線上接入儀表IA插孔端。
3、零線（N）和火線（L）分別接到燈具上
4、打開儀表選擇功率測量界面，開始測試，便可查看功率等相關參數。
第二步：計算照明功率密度
通過第一步對照明燈具功率的測量，于是我們可以計算照明功率密度。
照明功率密度公式：
式中：
LPD — 照明功率密度，單位為瓦特每平方米(w/m2);
Pi — 被測量照明場所中的第i單個照明燈具的輸入功率，單位為瓦特;
S — 被測量照明場所的面積，單位為平方米(m2)
SMG3000手持式三相相位伏安表又稱多功能三相相位伏安表、簡易電能質量參數分析儀，三相相位伏安表用于三相電參數、電壓、電流、相角、頻率、功率、功率因數等電參數測量。SMG3000手持式三相相位伏安表是卓亞電力研發中心根據JJG440-2008計量行業標準研發升級的一款多功能三相相位伏安表。
