高壓隔離開關觸指壓力測試儀
YGK-500N / YGK-1000N / YGK-2000N
卓亞電力承諾：網站所售本產品滿足電力標準GB1984-2003、DL/T846.3-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YGK系列高壓隔離開關觸指壓力測試儀適用于高低壓隔離開關觸頭、高壓開關梅花觸頭、SF6負荷開關觸頭、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等觸頭接觸壓力（夾緊力）的測量與檢驗。近年來，武漢卓亞電力自動化有限責任公司研發制造開關觸指壓力測量裝置廣泛應用于高低壓開關用戶單位、開關制造廠、觸頭制造廠、運維及檢修等電力單位，深受使用單位好評。
型號：YGK-500N（M /X）、YGK-1000N（M / C / T）、YGK-2000N（ABCD）
別名：高壓隔離開關觸指壓力測試儀、高低壓觸頭夾緊力測試儀、高壓梅花觸頭夾緊力測試儀、低壓抽屜觸頭夾緊力測試儀、等
因高低壓觸頭加工工藝、裝配精度、使用環境、負載性質、工作頻度， 產品質量等原因造成觸頭緊力過小進而引起觸頭合閘事故。近年來引起大量用戶重點觀注。武漢卓亞電力自動化有限責任公司可根據不同的開關觸頭類型定制專用的測量傳感器，通過改變壓力測量專用模擬觸頭夾具的形狀，便可高效測量被測觸頭的壓力與夾緊力值。武漢卓亞電力自動化有限責任公司根據市場用戶需求及相關標準要求研發制造的高壓隔離開關觸指壓力測試儀主要用于各類型高低壓開關（如：折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等、高低壓抽屜開關）觸頭及電力接插件的觸指壓力與夾緊力測量工作。
應用范圍

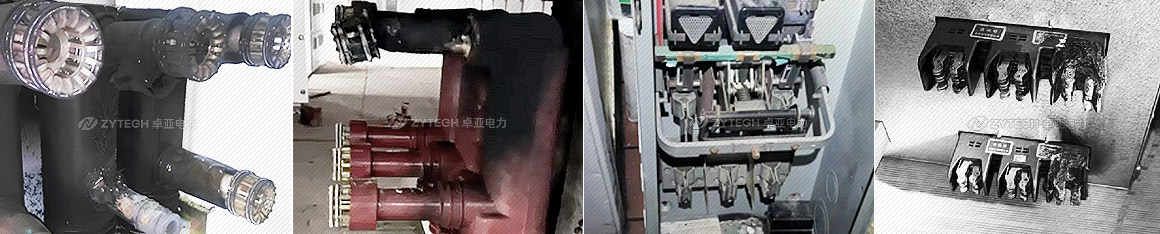

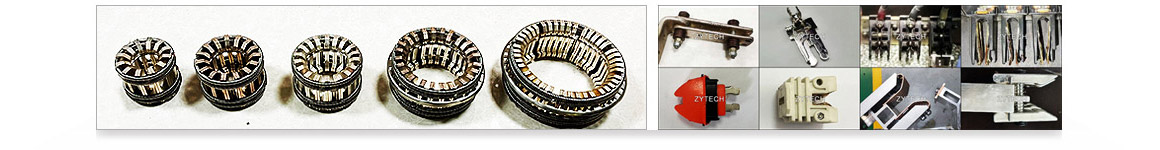

1滿足梅花觸頭、雙壓片式觸頭、高低壓刀閘、低壓柜抽屜觸頭、隔離開關（折臂式、轉入式、拍合式、剪刀式）GN及GW系列、主電路接插件的壓力測量與檢驗。
2滿足高低壓開關用戶單位、開關制造廠、觸頭制造廠、運維及檢修等電力單位進行斷路器開關觸頭的安裝、檢修。適用于現場對高低壓開關觸頭壓力的控制和檢驗。
開關觸頭檢測的必要性
高低壓開關觸頭的接觸壓力性能是主回路導電性能好壞的重要指標，是主回路觸頭在運行時能否耐受沖擊電流，滿負荷運行時溫升是否合格的重要影響因素。 開關觸頭的接觸壓力及夾緊力變化受加工工藝、彈簧材料、開關裝配精度、使用環境、負載性質、工作頻度等多方面因素的影響。夾緊力過小的觸頭極易產生接觸電阻過大、局部放電等事故，為了保證開關觸頭性能長期穩定可靠，定期對開關觸頭接觸壓力進行檢測非常重要。
高壓隔離開關是電力系統中使用量最大應用范圍最廣泛的高壓開關設備。由于戶外隔離開關是唯一完全暴露在大氣環境中工作、受環境氣候條件影響最直接和最嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環最終燒壞觸指釀成事故。
觸頭壓力標準
各類型開關觸頭壓力合格范圍與標準，可咨詢卓亞電力公司客服，027-65523062。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YGK系列（YGK-500N，YGK-1000N、YGK-2000N），HGK-XN系列 |
| 名稱 | 高壓隔離開關觸指壓力測試儀、高低壓觸頭夾緊力測試儀、高壓梅花觸頭夾緊力測試儀、低壓抽屜觸頭夾緊力測試儀 |
| 功能 | 滿足高壓梅花觸頭、高（低）壓雙壓片刀閘插入式觸頭、低壓抽屜觸頭、戶內外隔離開關GW、GN、JN型開關觸頭及各種接插件壓力測量工作 |
| 電壓等級 | 低壓(一次或二次)及各類插件與刀閘，高壓（10kV、35kV、110kV、220kV）各類斷路器及戶內外隔離開關 |
| 傳感器參數 | 見下表《傳感器選型》 |
| 參考標準 | JJG455-2000《工作測力儀檢定規程》、GB/T 18806-200、SJ/T 10429-1993、JB/T 6170-2006 |
| 計量單位 | 湖北省計量測試技術研究院 |
| 傳感器 |  |
 |
 |
 |
| 型號 | A | B | C | D |

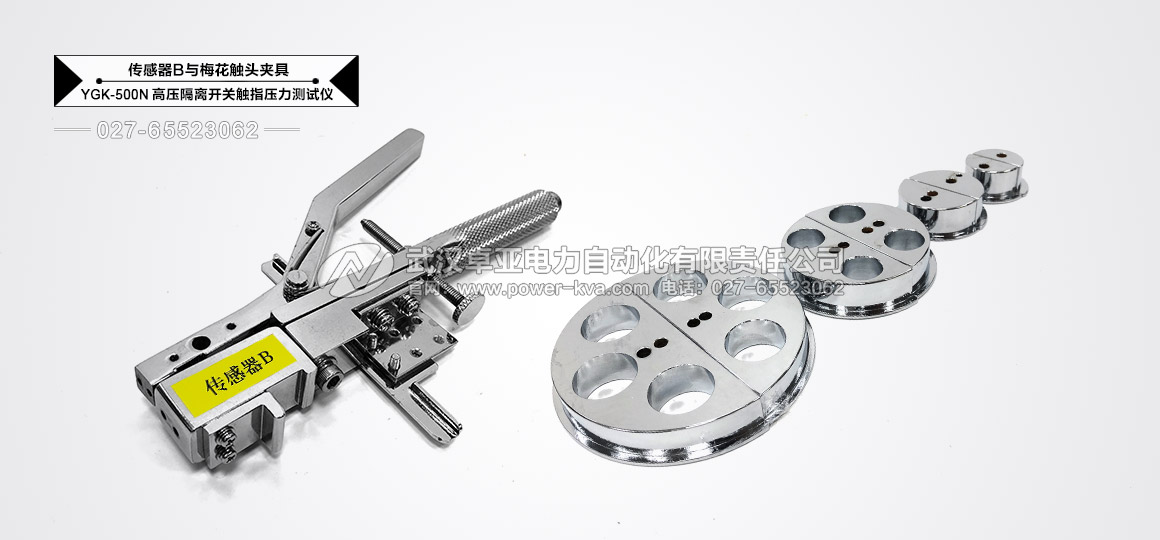

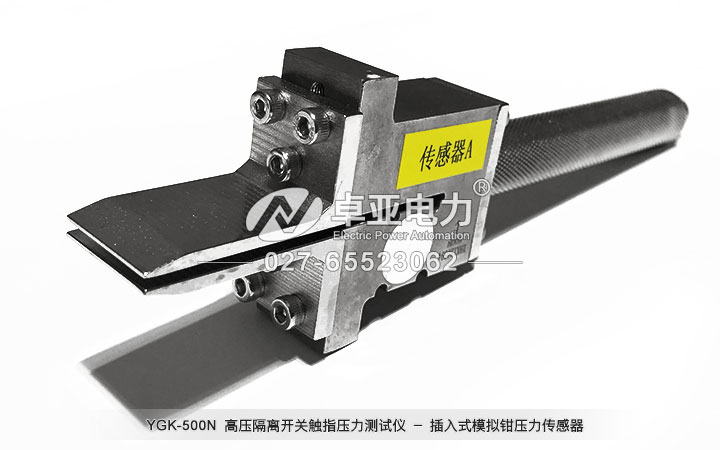

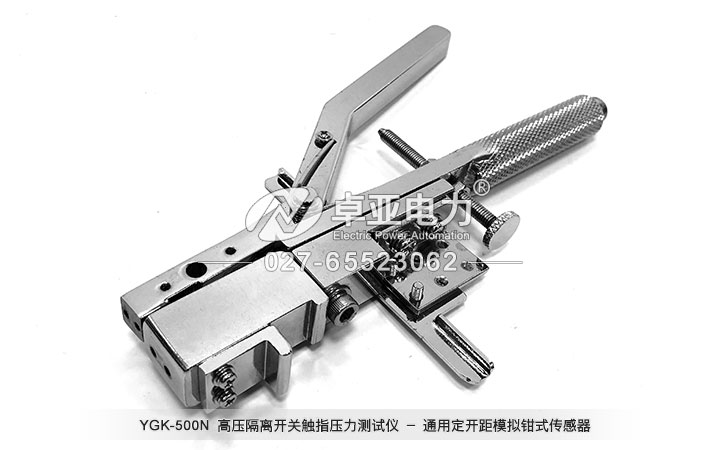

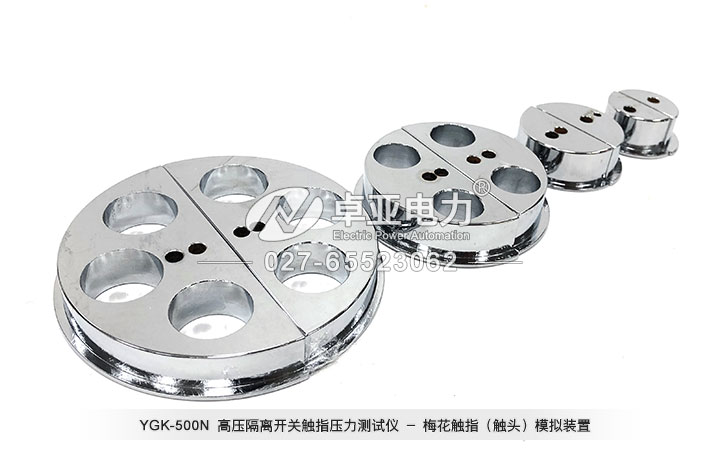

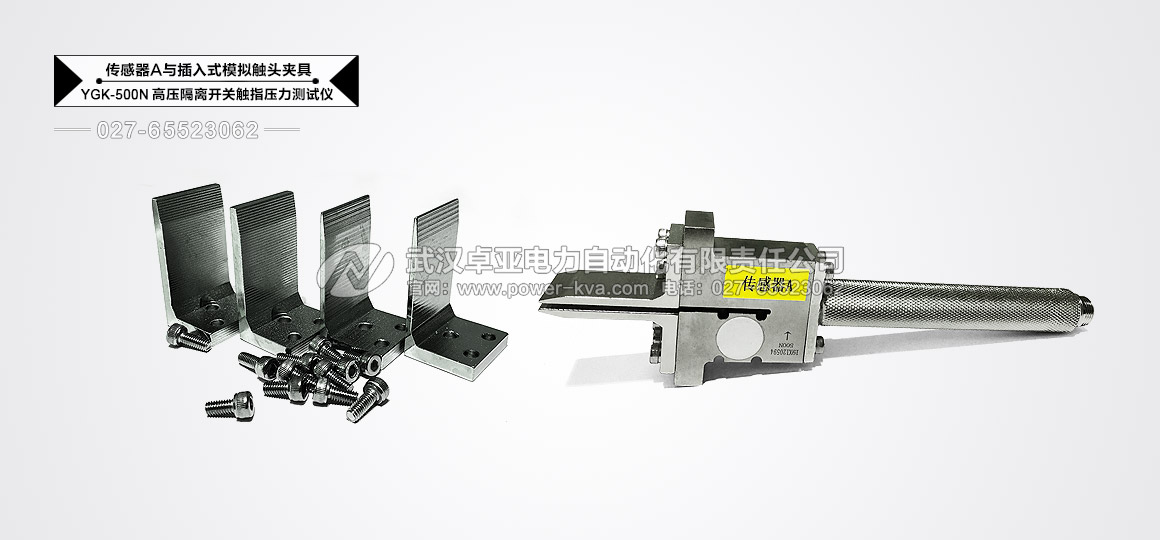

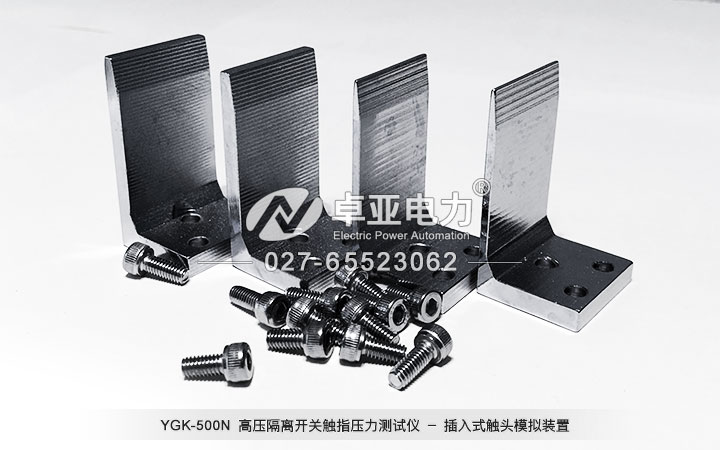

| 名稱 | 梅花觸頭標準間隙模擬裝置 | 雙壓片插入式標準模擬裝置 | 通用可調間隙壓力模擬裝置 | 折臂開關專用壓力模擬裝置 |

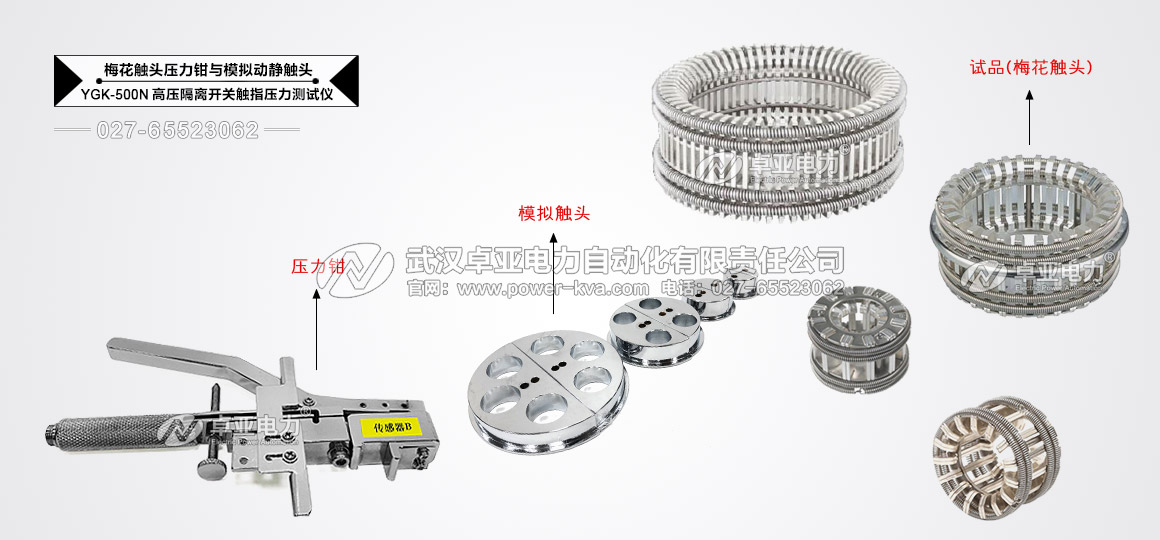

| 應用 | 滿足高壓梅花觸頭（捆綁式及壓片式）的夾緊壓力測量。 如：400A、630A、1250A、1600A、2000A、3150A、4000A等 |
滿足雙壓片（插入式）式母觸頭、高低壓刀閘、低壓抽屜觸頭及各種主電路動插件夾緊壓力測量。 如：隔離刀閘、JN、低壓抽屜觸頭等 |
1、滿足多種間隙規格接插件壓力測量。 2、滿足隔離開關（折疊式、剪刀式、轉入式）觸頭測量。 如：GN系列（8-40mm）及GW系列 |
滿足隔離開關（折臂式、剪刀式）觸頭測量，長度和直徑模擬實際觸頭。 如：GW系列， Φ（40，50，60）mm |
| 測量范圍 | 0 ~ 500N+ / 1000N | 0 ~ 500N + | 0 ~ 1000N + | 0 ~ 2000N + |
| 精度與讀數 | ≤ 1％ / 0.01N | ≤ 1％ / 0.01N | ≤ 1％ / 0.01N | ≤ 1％ / 0.01N |
| 間隙 | Φ（35-109）mm | H（N）mm，如:(6，8，10，12)mm | L（N）mm | Φ（N）mm |
| 模擬工裝 | 固定直徑標準，可定制 | 固定間隙標準，可定制 | 可調間隙標準，通用型 | 固定間隙標準 |
| 重要說明 | 我公司實際供貨產品的操作面板與軟件功能任在持續更新升級升新中。 |
| 工作環境 | 溫度（-30~40℃），濕度（≤80% RH），大氣壓力（86～106kpa） |
| 傳感器 | 見上表《傳感器選型》 |
| 本機語言 | 中文 / 英文 |
| 系統 | 自研，標準壓力測量智能系統V2.2版 |
| 顯示屏幕 | 全彩色觸摸屏 ( 800x480 )px。 |
| 操作方式 | 屏幕觸摸操控 |
| 顯示功能 | 參數設置、數據測量、數據管理、模式選擇、電量顯示等其它功能。 |
| 自定義設置 | 開關編號、觸頭類型（A/B/C/D）、日期及時鐘設置、屏幕亮度調節。 |
| 測量方式 | 單次或連續，注：顯示1組數據或按相序同屏顯示3/6組測量數據。 |
| 結果判定 | 可定制 |
| 測量通道 | 1 / 3 / 6 |
| 單位切換 | 牛頓（N）/ 質量 |
| 自校功能 | 自動零點校準 |
| 數據管理 | 本機管理 |
| 數據存儲 | 本機存儲與U盤轉存 |
| 數據打印 | 微型高速打印機 |

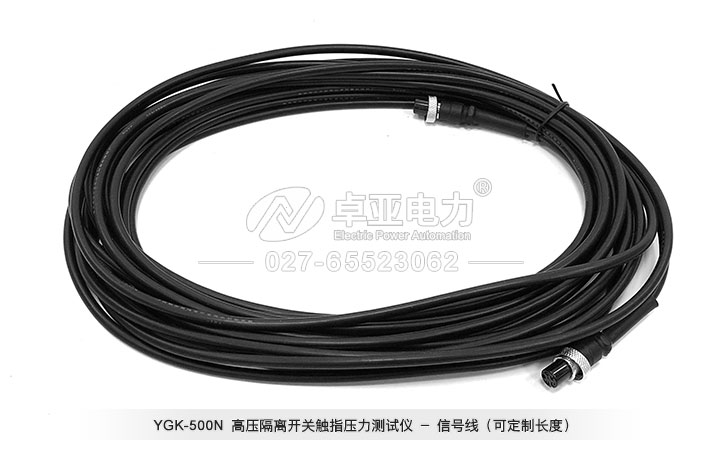

| 傳感器信號線長度 | 3m（可定制） |
| 介電強度 | 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。 |
| 絕緣電阻 | ＞2MΩ。 |
| 工作電源 | AC或DC可充電鋰電池，工作時間≥ 8小時，注：≥ 8小時（可定制） |
| 體積與重量 | 500x350x270mm3，(N)kg |
產品功能—— Features

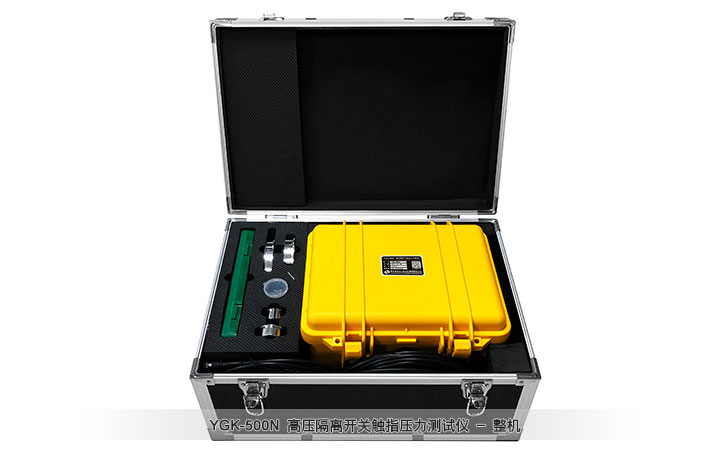

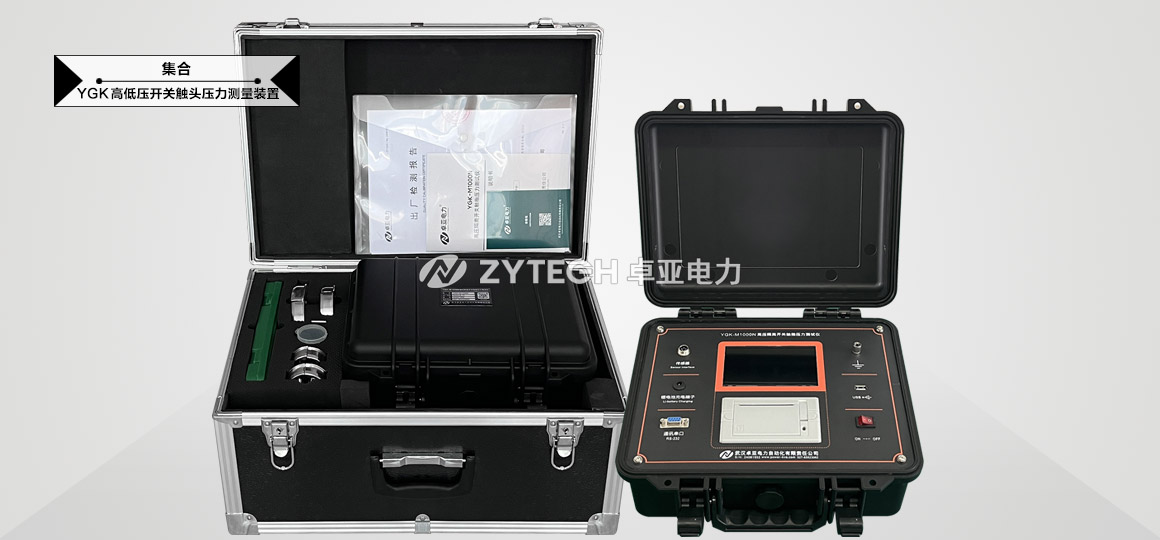

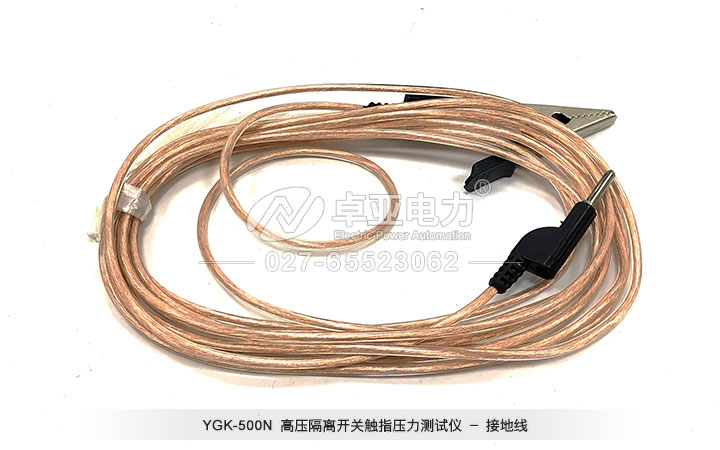

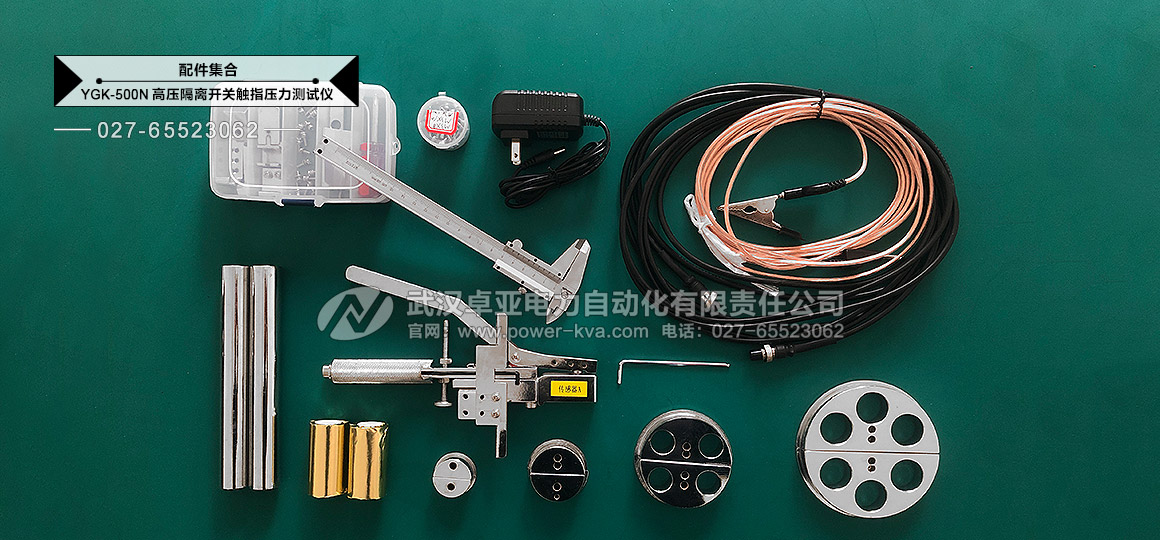

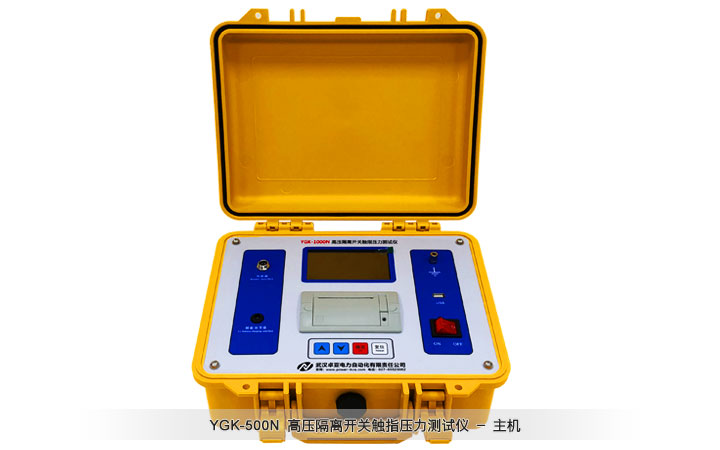

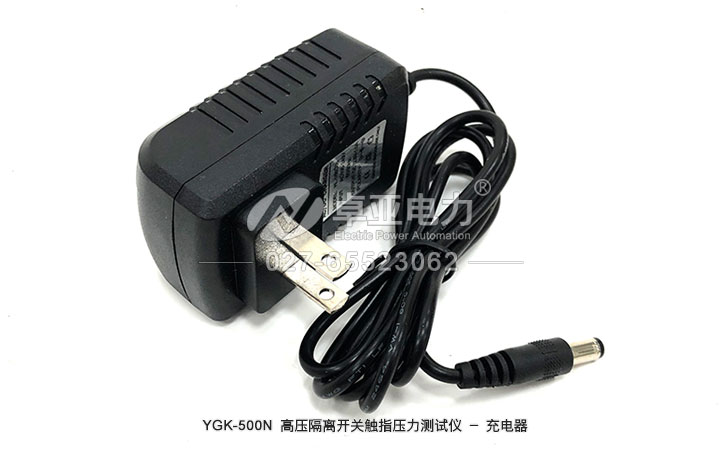

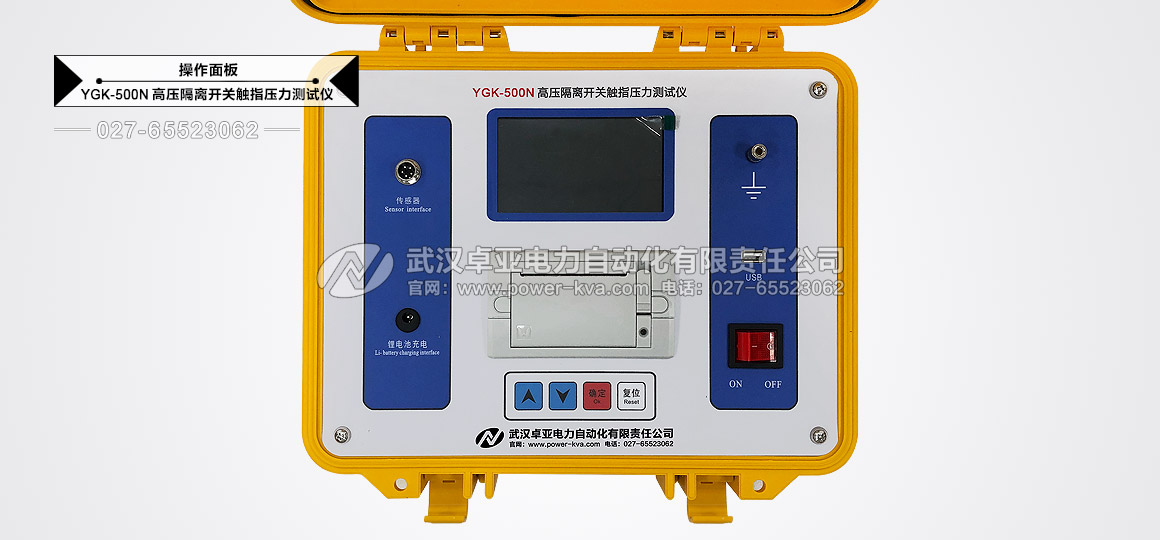

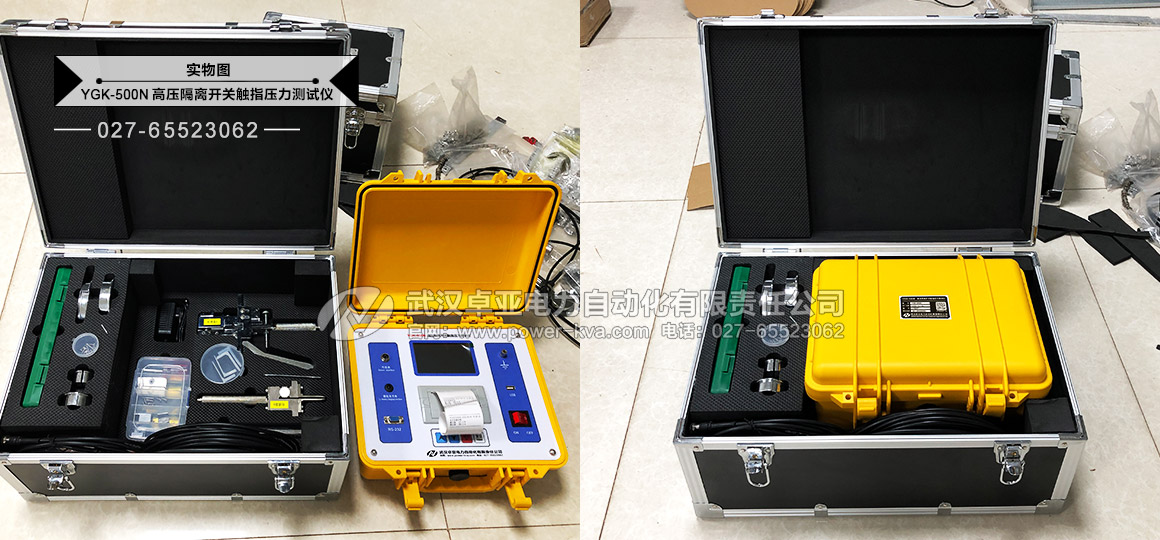

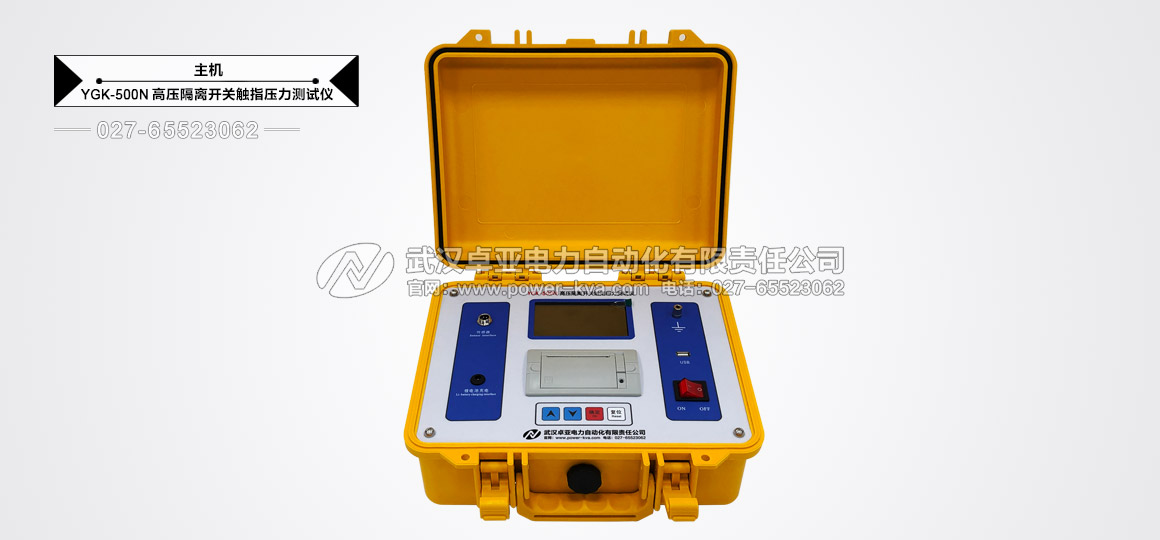

圖片展示—— Photo

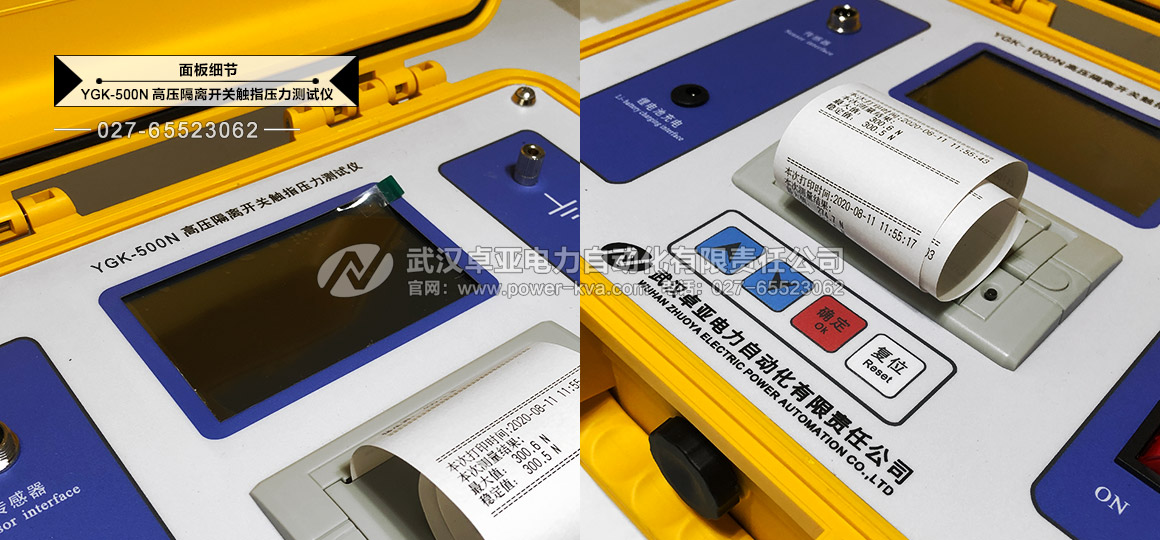

產品細節—— Picture
試驗技術
相關產品
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YGK-500N型高壓隔離開關觸指壓力測試儀說明書中詳細介紹了高壓隔離開關觸指壓力測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YGK-500N 高壓隔離開關觸指壓力測試儀說明書
