SF6抽真空回收裝置
YLF-YSF6抽真空回收裝置，武漢卓亞電力自動化有限責任公司是SF6抽真空回收裝置廠家，SF6抽真空回收裝置，SF6抽真空回收裝置廠家，武漢卓亞電力自動化有限責任公司專業生產制造SF6抽真空回收裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等功能，SF6抽真空回收裝置又稱六氟化硫（SF6）氣體抽真空充氣回收裝置、SF6抽真空裝置、gis抽真空回收裝置 ……
卓亞電力承諾：網站所售本產品滿足電力標準，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
SF6抽真空回收裝置用來實現電氣設備SF6氣體抽真空、SF6氣體回收、SF6氣體回充等。SF6氣體電氣設備在制造、安裝和檢修等過程中的必備工具。SF6抽真空回收裝置是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用SF6氣體試驗設備。
功能：YLF-Y-11-20型SF6抽真空回收裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。 因此SF6電器設備應用時需要將SF6氣體回收。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | 名稱 | 功能說明 |
| YLF-Y15100 | SF6氣體抽真空充氣回收裝置 | 回收速率10m3/h、抽真空速率15L/S、儲罐容量100升，標配2根管道，符合電力工程公司資質升級標準，回收，凈化，過濾，充放 |
| YLF-Y1120 | SF6氣體抽真空充氣回收裝置 | 回收速率10m3/h、抽真空速率11L/S、儲罐容量20kg，標配2根管道 |
| YLF-Y1550 | SF6氣體抽真空充氣回收裝置 | 回收速率10m3/h、抽真空速率15L/S、儲罐容量50kg，標配2根管道 |
| YLF-Y15150 | SF6氣體抽真空充氣回收裝置 | 回收速率10m3/h、抽真空速率15L/S、儲罐容量150kg，標配2根管道 |
| YLF-Y60200 | SF6氣體抽真空充氣回收裝置 | 回收速率12m3/h、抽真空速率60m3/h、儲罐容量200kg，標配2根管道 |
| YLF-Y4S | SF6氣體抽真空充氣回收裝置 | 高壓無油回收，回收速率3m3/h、抽真空速率4L/S、標配2根管道 |
| YLF-Y18300 | SF6氣體抽真空充氣回收裝置 | 回收速率14m3/h、抽真空速率18L/S、儲罐容量300kg，標配2根管道 |
| YLF2015 | SF6氣體抽真空充氣回收裝置 | 國產皮帶泵54m3，數字真空表，真空度回升自動重啟功能 |
| YLF2085 | SF6氣體抽真空充氣回收裝置 | 國產皮帶泵54m3加合資羅茲泵70L/S，數字真空表，真空度回升自動重啟功能 |
| 說明 | 抽氣速率大于45L/S，符合電力工程公司資質升級標準 | |
| 型號 | YLF-Y1120（以下參數），此產品可按用戶需求定制、加工。 | |
| 名稱 | SF6抽真空回收裝置 | |
| 主要功能 | 對SF6氣體的回收、充放、凈化、抽真空、貯存等功能 | |
| 回收 | 回收速率 | 12m3/h |
| 回收初壓力 | ≤0.8MPa | |
| 回收終壓力 | ≤50KPa | |
| 回收時間 | 對初壓力0.8MPa的1m3 SF6氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。 | |
| 充氣 | 對初壓力為133Pa的1m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。 | |
| 抽真空 | 抽真空速率 | 40m3/h |
| 裝置極限真空度 | 小于等于10 Pa | |
| 所需時間 | 對初壓力為0.1MPa的1m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。 | |
| 貯存 | 貯存容器容積 | 0.002m3 |
| 名義液態貯存量 | 20kg | |
| 最高貯存壓力 | 3.8 MPa | |
| 凈化 | 對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比） | |
| 年泄漏率 | ≤ 1%名義儲存量 | |
| 噪聲 | ≤ 75dB(A)聲壓級 | |
| 工作環境溫度 | -10°~40℃ | |
| 功率 | ≤ 5kW | |
| 電源 | AC 380V±10%( 交流三相五線制 )、50HZ | |
| 重量 | 約280 kg | |
| 尺寸 | 1360×800×1300mm | |
產品功能—— Features

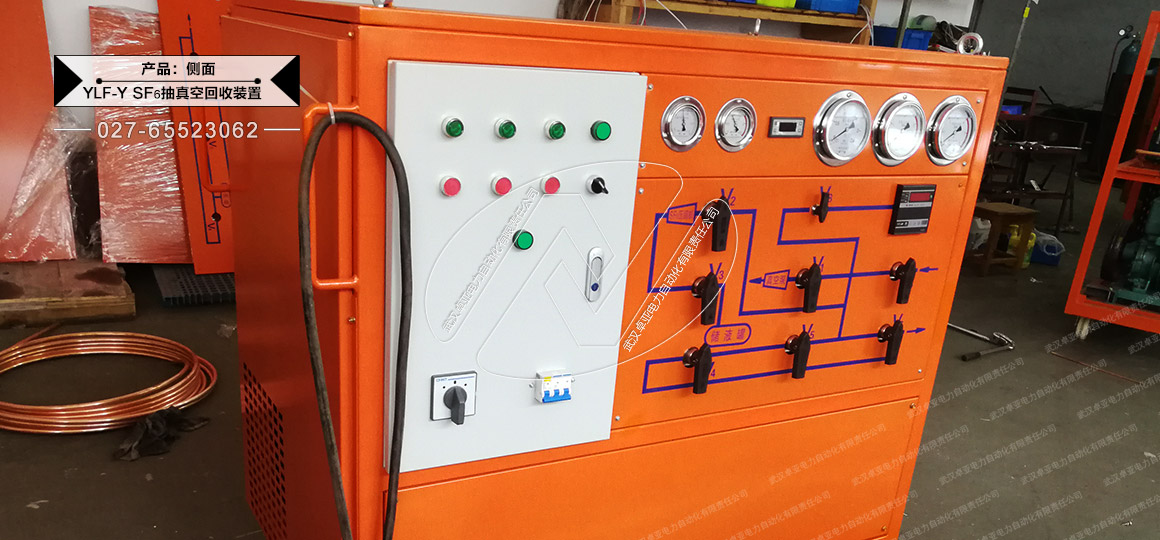

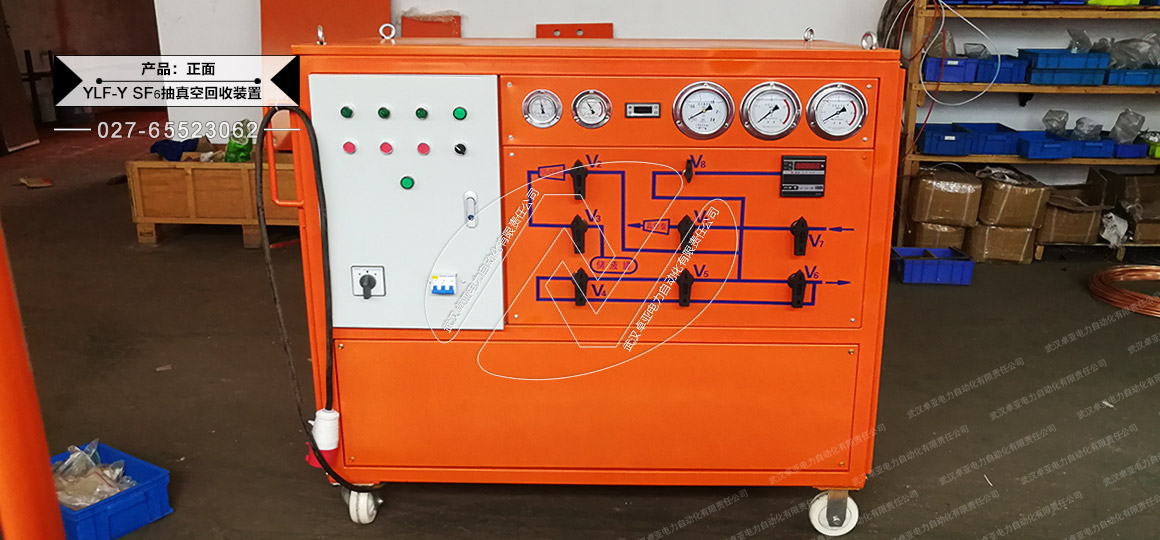

圖片展示—— Photo
原理及結構

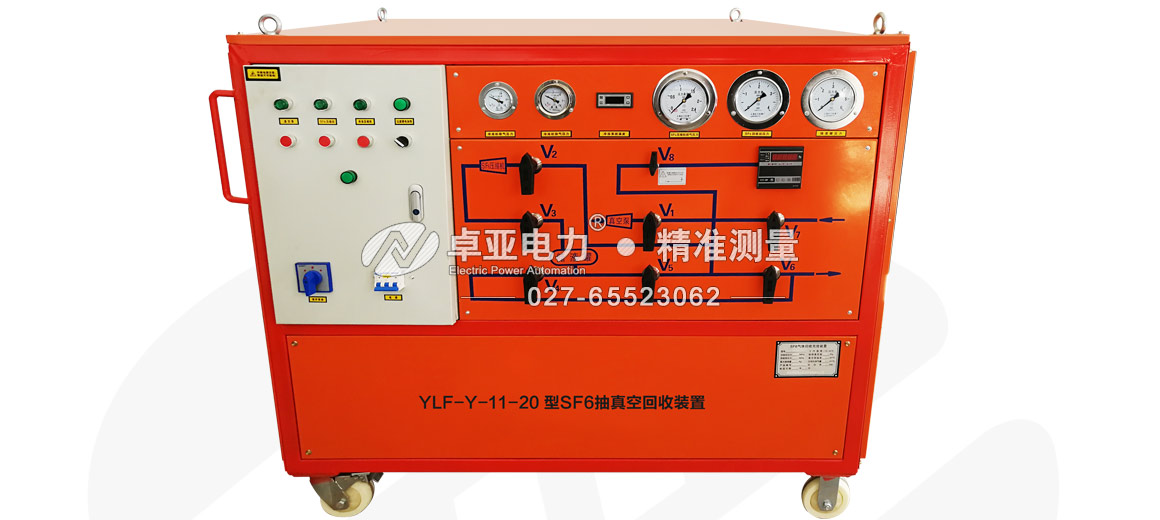

YLF-Y-11-20型SF6抽真空回收裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。SF6氣體抽真空回收裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。

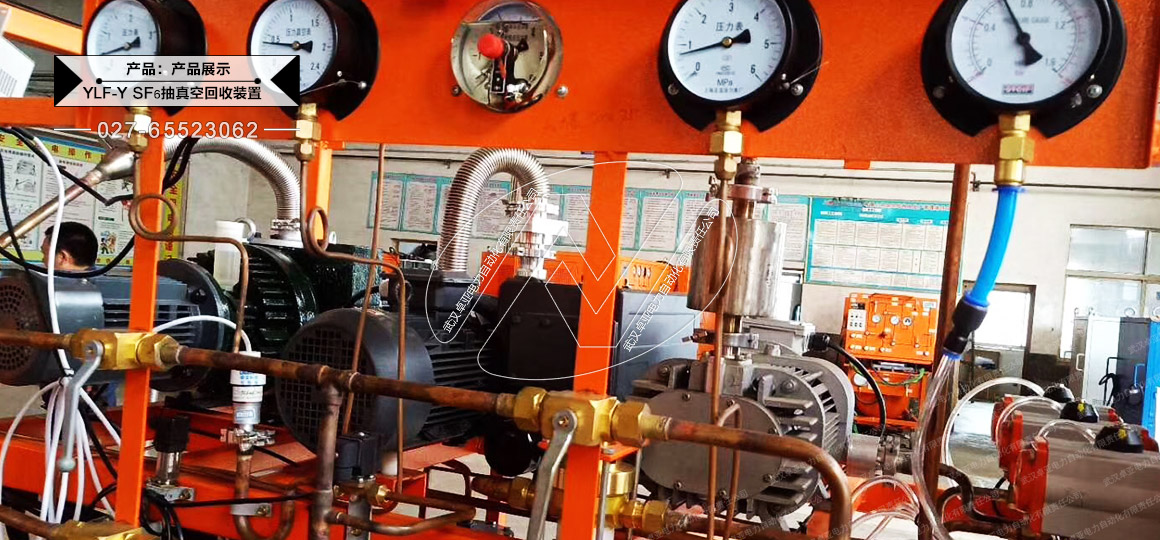

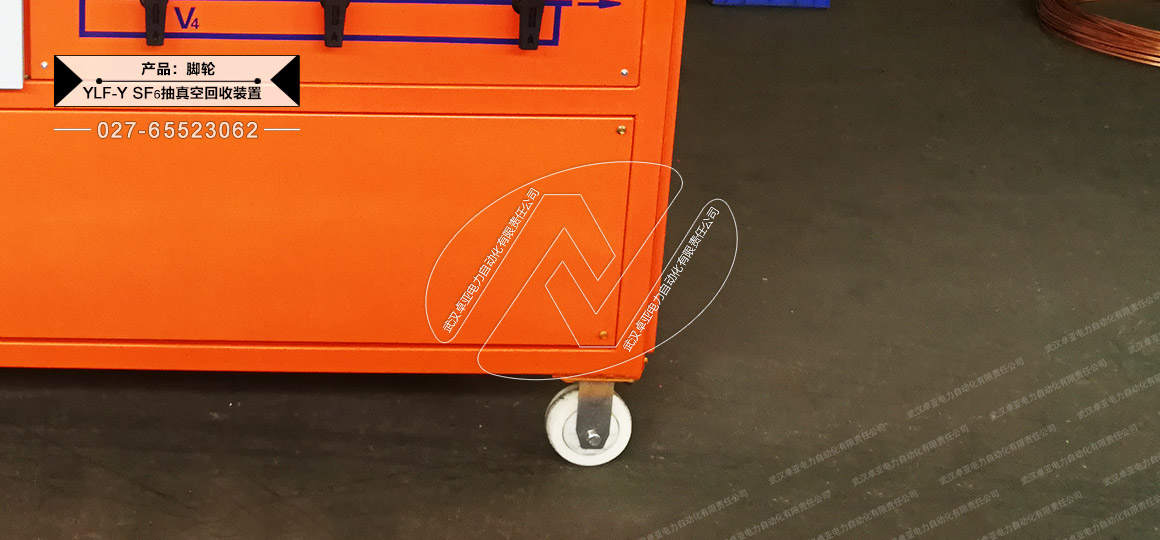

YLF-Y-11-20型SF6抽真空回收裝置總體結構采用手推移動式，可適應室內外正常環境條件下使用。SF6抽真空回收裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。
SF6抽真空回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。 這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。
在充放時，首先利用SF6抽真空回收裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。
凈化功能是在完成上述回收、充放功能時同步完成的。
系統中設置了三只油分離器，分別安裝在真空泵出口一只及壓縮機的出口二只，以有效去除SF6氣體所帶的油份。
SF6抽真空回收裝置回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。
SF6抽真空回收裝置中設有可靠的安全保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；安全閥安裝在貯存容器上一旦超壓安全閥自動打開排放氣體，壓力下降后自動關閉。
另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在SF6抽真空回收裝置回收進氣口，并在真空計前裝置了DN8閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫度計，利用溫包感應SF6液體溫度。
系統中真空泵的進口處裝有電磁真空帶充氣閥，并與真空泵接在同一個電源上，當泵停止工作時，閥能自動將真空系統封閉，并將大氣通過泵的進口充入泵腔，從而避免泵油逆流污染真空系統。
系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。

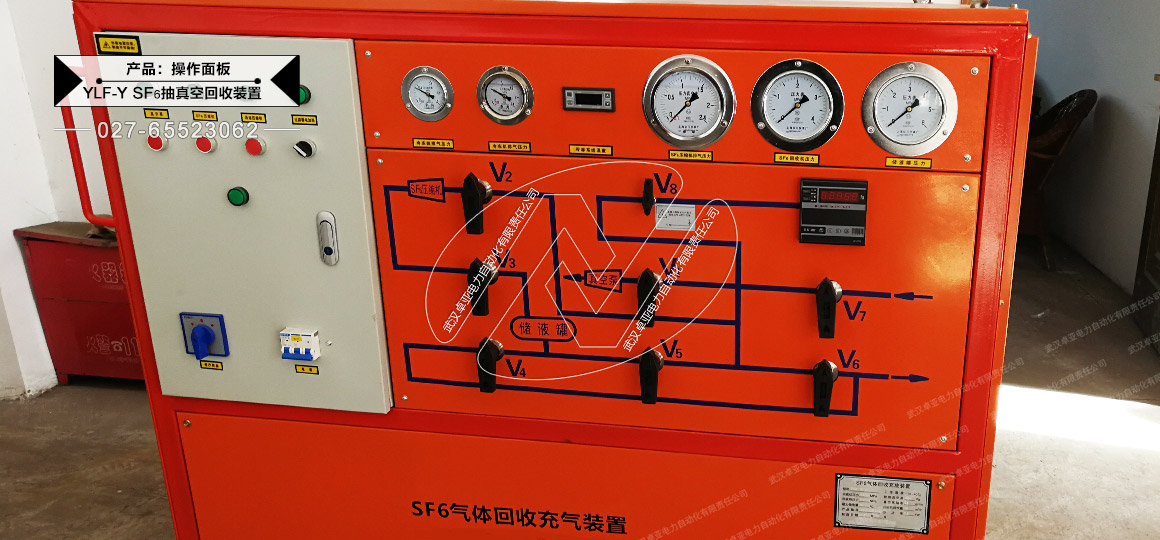

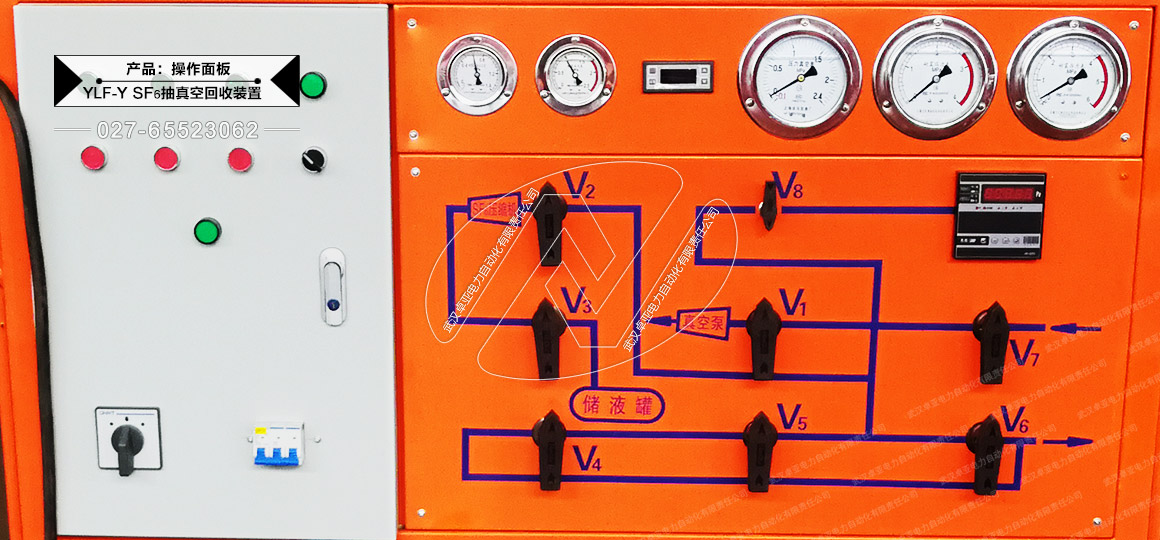

電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。
試驗技術
相關產品
YLF-Y型SF6抽真空回收裝置說明書中詳細介紹了SF6抽真空回收裝置的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YLF-Y SF6抽真空回收裝置說明書
