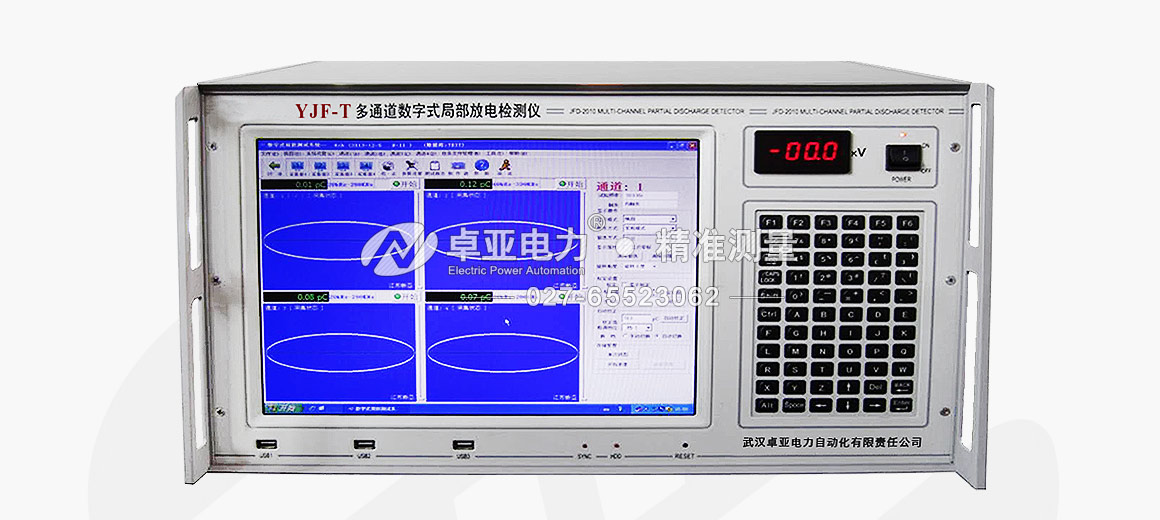

數字局部放電測試儀
YJF-T數字局部放電測試儀，武漢卓亞電力自動化有限責任公司是數字局部放電測試儀廠家，數字局部放電檢測儀用于電力變壓器、互感器、發電機、避雷器、套管、GIS、電容器、電力電纜、開關及其它電氣設備的局部放電量檢測，數字局部放電測試儀又稱局放儀、局部放電測試儀、數字局放儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T846.4-2004，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YJF-T數字局部放電檢測系統又稱局放儀，數字局部放電檢測儀、局部放電測試儀、局部放電檢測儀及局部放電檢測系統，數字局部放電檢測儀符合新的GB7354及IEC-270"局部放電檢測試驗"標準。該數字局部放電檢測儀適用于各類高壓電器設備的局部放電檢測試驗，數字局部放電檢測儀具有新型數字濾波及干擾抑制功能，數字局部放電檢測儀使用戶操作和診斷更加簡便自如。
局部放電試驗是電力設備絕緣的主要試驗項目，在電力系統運行中局部放電量等參數是評價電力設備質量的重要指標，武漢卓亞電力自動化有限責任公司根據國內及國際標準和用戶需求而研發生產的YJF-T數字局部放電檢測系統，局部放電系統除繼承上一代產品優點外，YJF-T型部放電檢測系統產品還具備全程自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率，平均放電電流(I)，平方率(D)等國際電工委員會IEC-270規定的各種局放參數，YJF-T局部放電檢測系統測試可根據客戶要求生產單通道和雙通道測試，具有正弦、點陣等多種視圖顯示方式，數字濾波及干擾抑制功能，結合豐富的動態統計分析圖譜，使現場干擾能夠得到更有效的抑制，用戶操作和診斷更加簡便。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 測量通道 | A、B 2通道(能同時對放電信號進行采集) |
| 檢測靈敏度 | 0.1pC |
| 測量頻帶 | 3dB帶寬10kHz～300kHz |
| 程控濾波器設置檔位 | 低端：10，20，40kHz |
| 高端：100，200，300kHz | |
| 增益動態范圍 | 120dB |
| 采樣速度 | 每通道0.1μs/點 |
| 采樣精度 | 8位±1/2LSB |
| 測試電壓頻率 | 30，100，150，200，250Hz或任意Hz |
| 校準脈沖發生器 | YJF-301 |
| 校準脈沖電壓 | 10V，5V，2V，1V，0.5V，0.2V六檔可調 |
| 校準電容 | 50pF，200pF兩檔可調 |
| 校準脈沖電壓上升時間 | ＜60ns、脈沖寬度＞20μs |
| 校準脈沖電壓下降時間 | ＞100μs |
| 校準脈沖相角可調范圍 | 0～360度 |
| 局部放電峰值顯示 | 0～10000pC |
| 元器件包裝方式 | 永久可用的包裝 |
| 工作電源 | AC 220V±10%，50Hz、功率＜100VA、保險0.5A |
產品功能—— Features
2、全漢字菜單提示
3、自動校準、自動同步、自動電壓記錄、自動測量保存回放
4、自動生成試驗報告
5、二維及三維局部放電圖譜顯示
6、采用數字開窗技術，抗干擾能力強
7、雙通道測量及數字差分技術，可同時測量?jī)蓚�(gè)試品或一個試品兩個測量點的局部放電信號，可方便地分析局部放電信號的來源
試驗技術
相關產品
YJF-T型數字局部放電測試儀說明書中詳細介紹了數字局部放電測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
