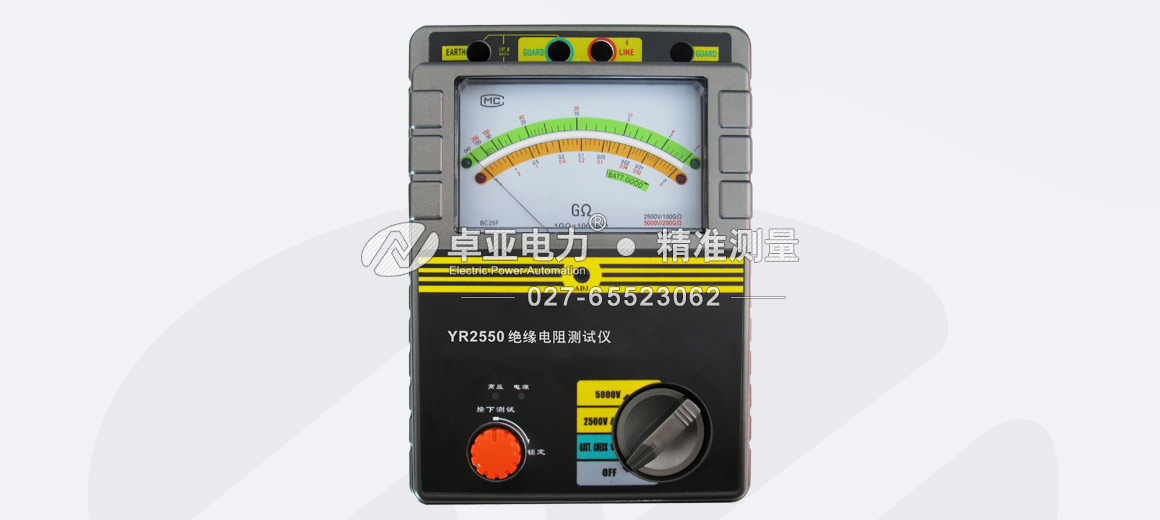

指針式絕緣電阻測試儀
YR2550
卓亞電力承諾：網站所售本產品滿足電力標準DL/T474.1-2006、DL/T741-2010、JJG622-1997，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
指針式絕緣電阻測試儀用于測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻，輸出電壓2500V、5000V，絕緣電阻測量范圍：2500V可測100GΩ；在5000V可測200GΩ。
別名：指針式絕緣電阻測試儀、2500V指針式絕緣電阻測試儀、5000V指針式絕緣電阻測試儀
指針式絕緣電阻測試儀武漢卓亞電力根據DL/T911-2004絕緣試驗標準制造，指針式絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，便攜式設計，電壓等級為2500V、5000V，兩檔快速切換功能。容量大、雙刻度顯示，量程自動轉換、抗干擾強，采用交直流供電方式、操作簡單。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YR2550 | ||
| 輸出電壓 | 2500V DC | 5000V DC | |
| 精度 | 溫度 | 23℃±5℃ | |
| 絕緣電阻 | 5MΩ～100GΩ ±5% | 10MΩ～200GΩ ±5% | |
| 輸出電壓 | 20MΩ～100GΩ 0～+10% | 40MΩ～200GΩ 0～+10% | |
| 高壓短路電流 | ≥1mA | ||
| 工作電源 | 8節AA型電池 | ||
| 工作溫度及濕度 | -10℃～40℃，最大相對濕度85% | ||
| 保存溫度及濕度 | -20℃～60℃，最大相對濕度90% | ||
| 絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ | ||
| 耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 | ||
| 尺寸 | 230×190×90mm3(L×W×H) | ||
| 重量 | 2kg | ||
產品功能—— Features

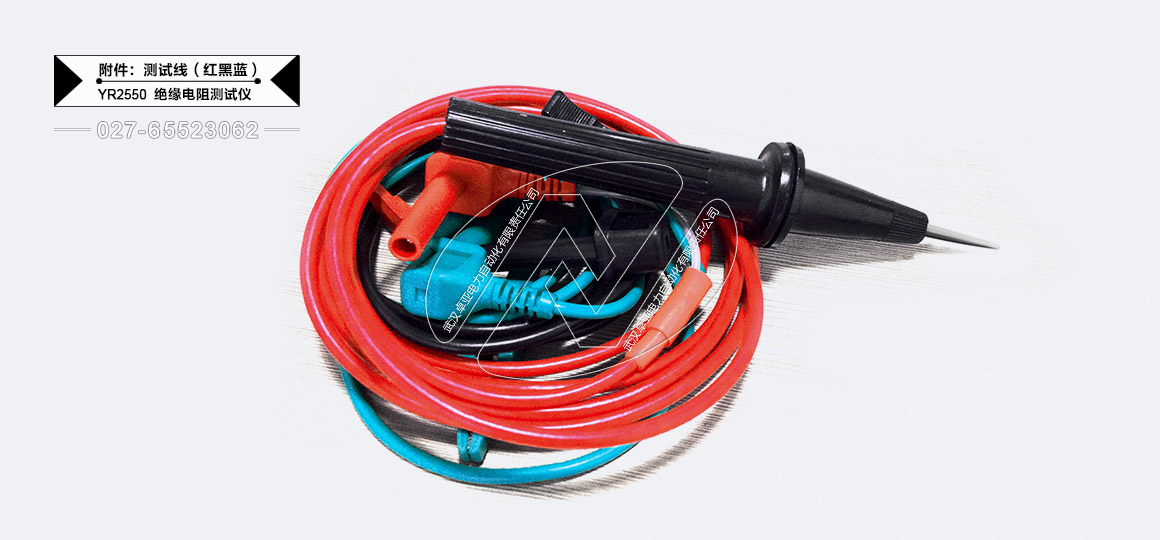

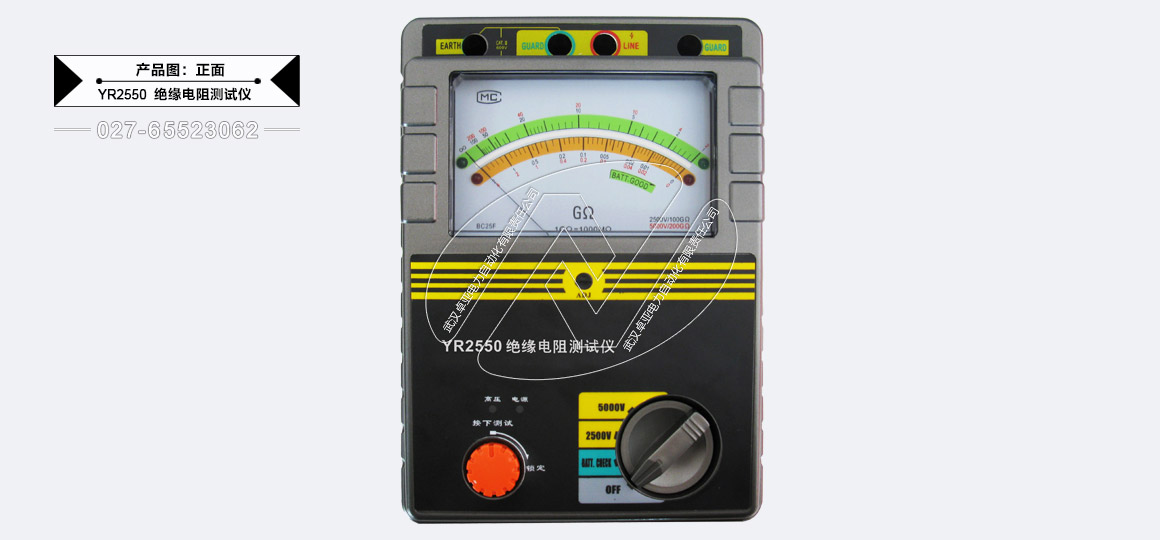

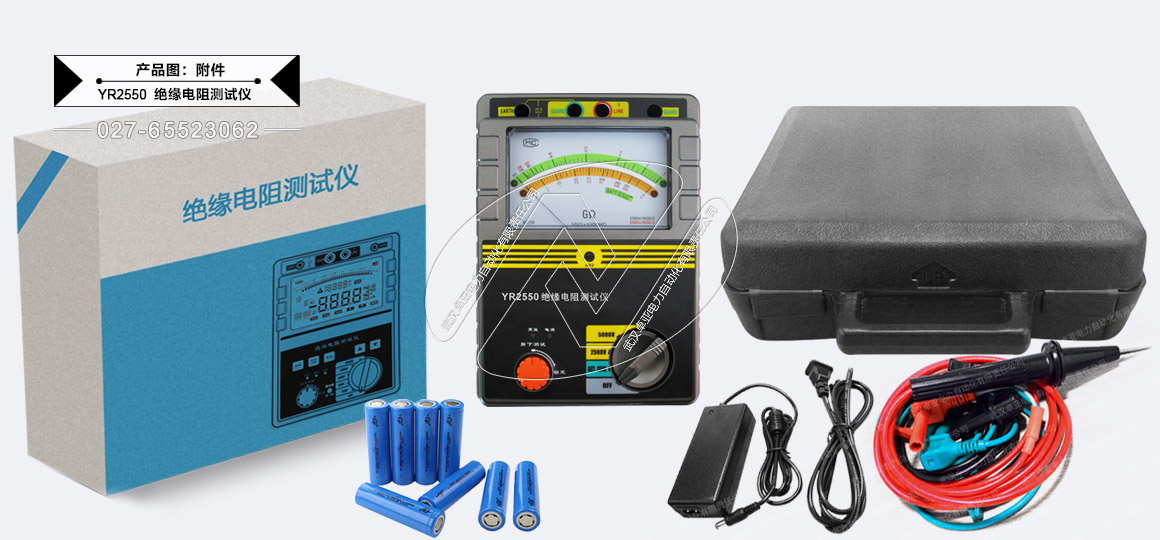

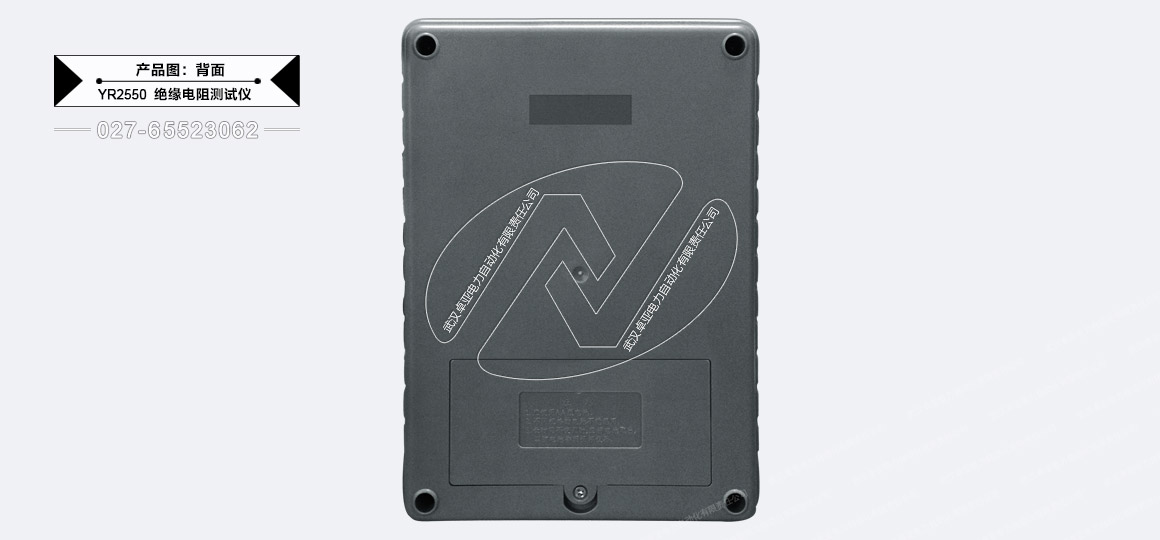

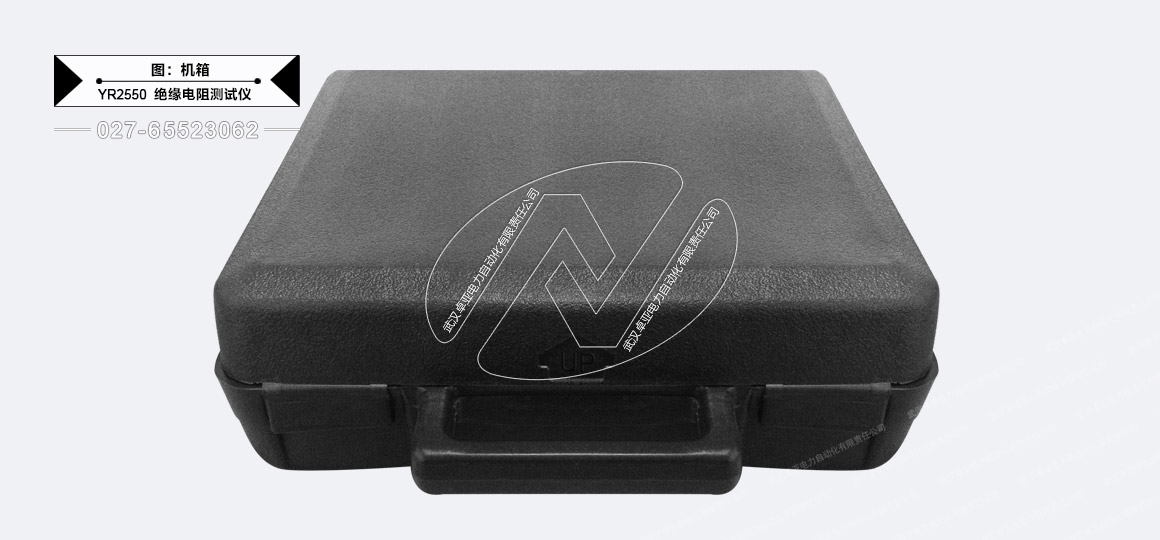

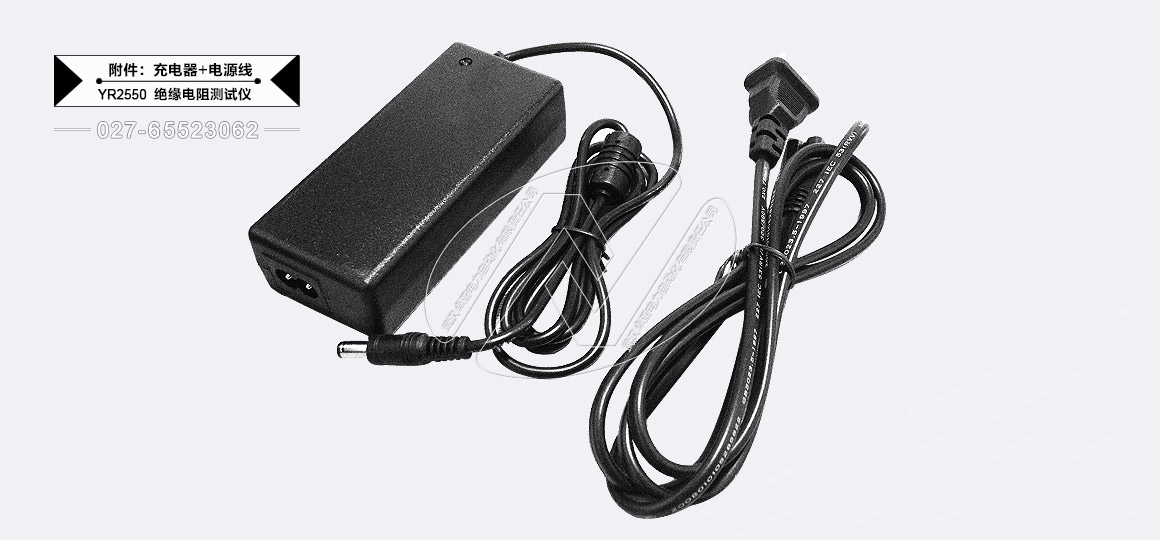

圖片展示—— Photo
絕緣電阻測試儀(兆歐表)量程選擇
| 型號 | 名稱 | 測試電壓范圍 | 檔位 | 絕緣電阻測量范圍 | 短路電流 | 吸收比、極化指數 | 說明 |
| YMG2500 | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V | 固定電壓 五檔 |
0.01MΩ～200GΩ | ≥2mA | 有 | 液晶屏、手持式 |
| YMG5000 | 高壓絕緣電阻表 | 250V/500V/1000V/2500V/5000V | |||||
| YMG5000T | 絕緣電阻測試儀 | 100V/250V/500V/1000V/2500V/5000V | 固定電壓 六檔 |
0.01MΩ～1000GΩ | ≥5mA | 有 | 液晶屏、臺式 |
| YMG-10kV | 絕緣電阻測試儀 | 250V/500V/1000V/2500V/5000V/10KV | 固定六檔電壓 + 電壓可微調 |
0.01MΩ～10TΩ（10000GΩ） | |||
| GM-20kV | 可調高壓數字兆歐表 | 0.1、0.25、0.5、1、2.5、5（kV） | 0.01MΩ～2000GΩ | ≥10mA | 有 | 數字表頭、臺式 | |
| GM-15kV | 可調高壓數字兆歐表 | 0.25、0.5、1、2.5、5、10（kV） | |||||
| GM-10kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、15（kV） | |||||
| GM-5kV | 可調高壓數字兆歐表 | 0.5、1、2.5、5、10、20（kV） | |||||
| YMG2670 | 數字兆歐表 | 100V/250V/500V/1000V | 手動四檔 | 0～19990MΩ（20GΩ） | ＞1.6mA | —— | 數字表頭、臺式 |
| YMG2671 | 高壓兆歐表 | 500V/1000V/2000V/2500V | |||||
| YMG2672 | 電子兆歐表 | 500V/1000V/2500V/5000V | |||||
| YR2533 | 絕緣電阻測試儀 | 500V/1000V/2500V | 手動三檔 | 20GΩ/40GΩ/100GΩ | ≥1mA | —— | 指針表對、手持式 |
| YR2550 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | 指針表對、手持式 | ||
| YR2403 | 絕緣電阻測試儀 | 2500V/5000V/10000V | 手動三檔 | 200GΩ/400GΩ | 電子指針、手持式 | ||
| YR2000 | 絕緣電阻測試儀 | 2500V/5000V | 手動二檔 | 100GΩ/200GΩ | ≥3mA | 有 | 指針+數字、手持式 |
| YR2010 | 絕緣電阻測試儀 | 500V/1000V/2500V/5000V | 手動四檔 | 20GΩ/40GΩ/100GΩ/200GΩ | ≥3mA | —— | 指針+數字、手持式 |
| YMG2678 | 水內冷發電機絕緣測試儀 | 2.5KV | —— | 5MΩ～10000MΩ | ≥3mA | 有 | 數字表頭、臺式 |
試驗技術
相關產品
YR2550型指針式絕緣電阻測試儀說明書中詳細介紹了指針式絕緣電阻測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YR2550 指針式絕緣電阻測試儀說明書
