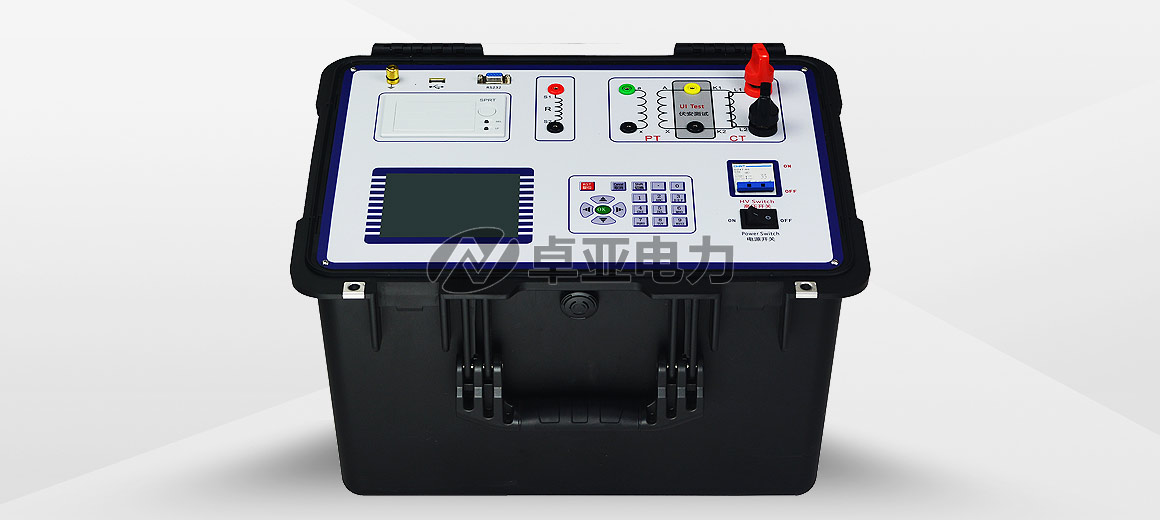

互感器伏安特性變比極性測試儀
YFA-800A互感器伏安特性變比極性測試儀，武漢卓亞電力自動化有限責任公司是互感器伏安特性變比極性測試儀廠家，互感器伏安特性變比極性測試儀，互感器伏安特性變比極性測試儀廠家，武漢卓亞電力自動化有限責任公司專業生產制造YFA-800A互感器伏安特性變比極性測試儀，互感器伏安特性變比極性測試儀又稱互感器伏安特性性測試儀、互感器測試儀、互感器伏安特性測試儀 ……
卓亞電力承諾：網站所售本產品滿足電力標準JJG1021-2007、JB/T5356-2002，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YFA-800A互感器伏安特性測試儀測試儀是一款全自動化的CT/PT特性測試儀器，可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。
功能
CT：勵磁特性、變比、極性、比差以及角差等測試功能；
PT：勵磁特性、變比、極性、二次繞組電阻、比差等測試功能。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YFA-800A | |
| 測試用途 | CT：勵磁特性、變比、極性、比差以及角差等測試要求； PT：勵磁特性、變比、極性、二次繞組電阻、比差等測試要求。 |
|
| 工作電源 | 輸入電壓 | 185Vac～250Vac |
| 允許輸入電壓 | 85Vac～264Vac | |
| 頻率 | 50/60Hz | |
| 允許頻率 | 45Hz～65Hz | |
| 輸入功率 | 5000VA | |
| 接頭 | 標準交流插口60320 | |
| 內置升壓器 | 輸出范圍 | 0～2500V（220V電源） |
| 0～20A | ||
| 伏安特性測試 參考負載能力 | 1A/2500V | |
| 2A/1500V | ||
| 5A/600V | ||
| 10A/220V | ||
| 20A/30V | ||
| 測量準確度 | 在二次側電壓≥50V，二次側電流≥200mA時；伏安特性準確度：0.5級；變比測量準確度：0.5級 | |
| 外置升壓器 | 輸出范圍 | 0～4000V/1A |
| 伏安特性測試 參考負載能力 | 1A/4000V | |
| 測量準確度 | 在二次側電壓≥50V，二次側電流≥200mA時；伏安特性準確度：0.5級；變比測量準確度：0.5級 | |
| 內置升流器 | 輸出范圍 | 0～600A |
| 伏安特性測試 參考負載能力 | 800VA | |
| 測量準確度 | 變比測量精度：＜1% | |
| 環境條件 | 運行溫度 | -10℃～+50℃ |
| 存儲溫度 | -25℃～+70℃ | |
| 相對濕度 | 5%～95%，不結露 | |
| 物理特性 | 尺寸 | 425×300×290mm3 |
| 重量 | ≈26kg(不包括附件) | |
產品功能—— Features
2、功能全面，可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差
3、可外接升壓器擴展輸出電壓范圍
4、伏安特性試驗單機輸出電壓0～2500V、電流0～20A；采用外接升壓器輸出電壓0～4000V、電流0～1.5A，可做500KV等級1A的互感器伏安特性試驗
5、220V單電源輸入，避免了使用380V時的危險
6、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據
7、采用數字鍵盤，方便數字輸入
8、帶有大容量存儲器，可存儲100組測試數據，掉電不丟失
9、RS232通信接口，可連接電腦進行試驗，測試數據也可上傳至電腦編輯保存
試驗技術
相關產品
YFA-800A型互感器伏安特性變比極性測試儀說明書中詳細介紹了互感器伏安特性變比極性測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YFA-800A 互感器伏安特性變比極性測試儀說明書
