交直流指示儀表校驗裝置
YZJ-H交直流指示儀表校驗裝置，武漢卓亞電力自動化有限責任公司是交直流指示儀表校驗裝置廠家，交直流指示儀表校驗裝置，交直流指示儀表校驗裝置廠家，武漢卓亞電力自動化有限責任公司專業生產制造YZJ-H型交直流指示儀表校驗裝置，交直流指示儀表校驗裝置又稱指示儀表檢定裝置、交直流儀表校驗儀、三相交直流指示儀表校驗裝置 ……
卓亞電力承諾：網站所售本產品滿足電力標準DL/T826-2002，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
交直流指示儀表校驗裝置可手動或自動校驗各種交直流指示儀表、電能表、變送器、交流采樣器等。
標準：DL/T826-2002、DL/T448-2000、JJG(電力)01-1994
YZJ-H交直流指示儀表校驗裝置是根據DL/T826-2002, DL/T448-2002國家電力行業標準設計制造，交直流指示儀表校驗裝置采用強大的DSP數字處理系統及高精度A/D、D/A轉換器，表源一體，不需另配標準表即可手動或自動對各種交直流指示儀表校驗，一般使用于電力試驗單位及交直流指示儀表、電能表、變送器、交流采樣器生產制造企業。
別稱：交直流指示儀表校驗裝置、三相交直流指示儀表校驗裝置、交直流指示表檢定裝置、交直流指示儀表校驗儀
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 電壓 | 交流量程 | 基本量程：25V、100V、250V、600V |
| 自動量程：15V～600V | ||
| 直流量程 | 基本量程：75mV、25V、100V、250V、600V | |
| 自動量程：15V～600V | ||
| 調節范圍：0～130% UN | ||
| 調節細度：0．002%UN | ||
| 最大輸出容量：≥20VA/相 | ||
| 電流 | 交流量程 | 基本量程：0.1A、1A、5A、25A |
| 自動量程：0.05A～25A | 直流測試 | 基本量程：20μA、200μA、2mA、20mA、0.1A、1A、5A、25A |
| 自動量程：20μA～20mA及0.1A～25A | ||
| 調節范圍 | 自動量程：0～130%IN(25A檔，0～120%) | |
| 調節細度 | 0．002%IN | |
| 最大輸出容量 | ≥20VA/相 | |
| 精度 | 0．05級 | 頻率 | 調節范圍：45HZ～65HZ |
| 調節細度：0.01HZ | ||
| 調定值精度:±0.01HZ | ||
| 相位 | 調節范圍：0～359.99° | |
| 調節細度：0.01° | ||
| 調定值精度:±0.2°(額定電壓、電流滿量程輸出時) | ||
| 三相功率精度 | 0．05級（無功為0.1級） | |
| 三相電壓對稱度 | 三相四線120°±0.2° | 三相三線60°±0.2° |
| 電壓電流波形失真度 | < 0.3% | |
| 諧波分量 | 2~31次（超過11次的，只能設置奇次諧波） | |
| 電壓、電流、功率穩定度 | ≤0.01%(1分鐘) | |
| 測量精度 | 0.01級（0～20mA、0～5V） | |
| 裝置綜合誤差 | 0.05% | |
| 重量 | 18kg | |
| 尺寸 | 432×428×175 | |
| 電源 | AC 220V±10% | |
產品功能—— Features
2、綜合誤差0.05級，精度高、指標優
3、配置強大的微機管理平臺，可通過微機校驗、傳輸、打印及數據管理
4、電壓、電流量程可根據被試表設定，自動換檔
5、大屏幕液晶顯示，彈出式中文菜單，光標任意移動，提供在線幫助提示，操作簡便，顯示內容豐富
6、可輸出交直流電壓、電流，配有功率，頻率，相位，功率因數及交直流電壓電流標準，校驗時，可同時顯示一次及二次值，自動計算并顯示校驗誤差，校驗結果可存儲、預覽
7、可設置2~31次諧波輸出，方便各類儀表的諧波試驗
8、交直流指示儀表裝置具有外部軟件校準功能
9、負載能力強，可直接帶1uF電容（100V檔）
10、多重保護：電源聯動保護、限流保護、自動關閉功放輸出等
11、嚴格的過載試驗、顛震試驗、誤操作試驗、高溫老化試驗，可靠性好

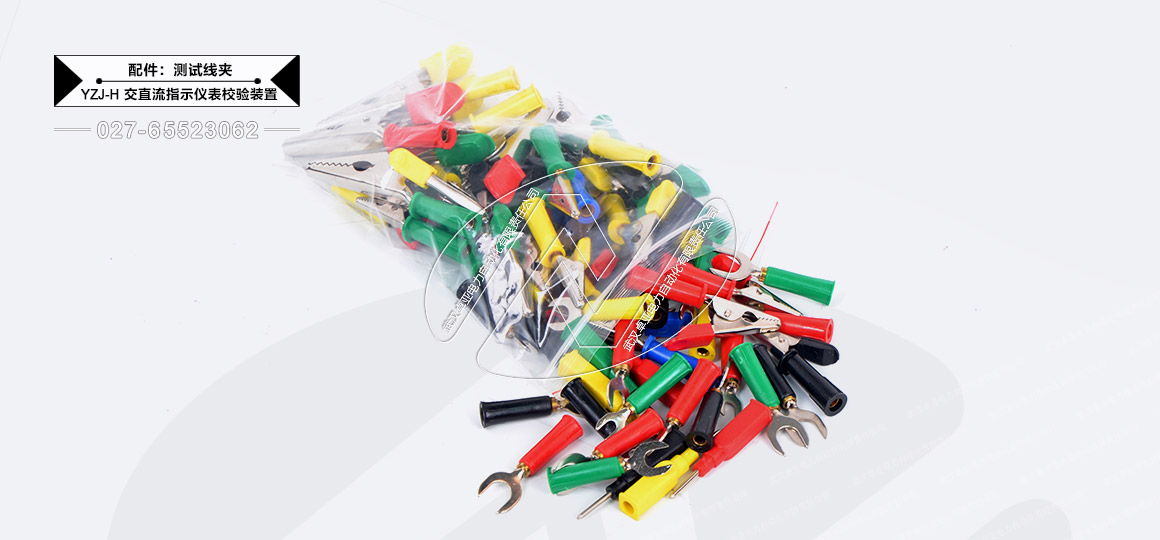

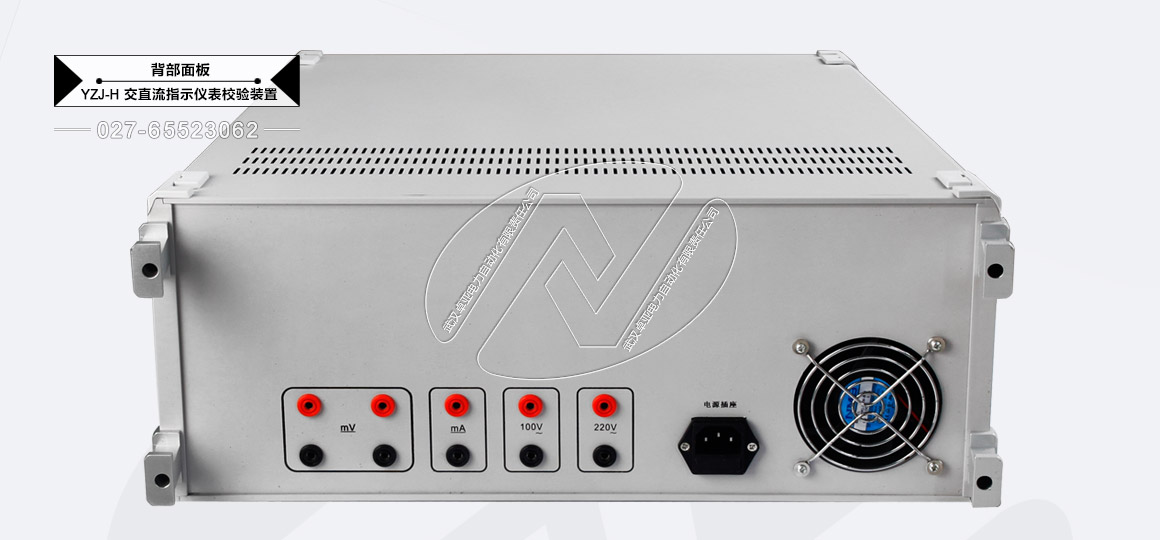

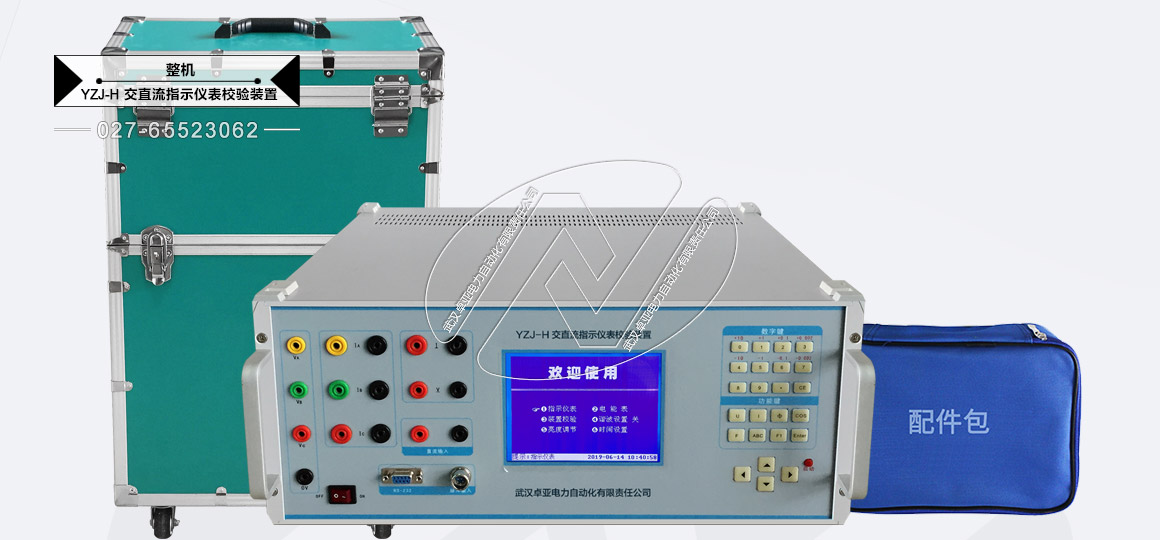

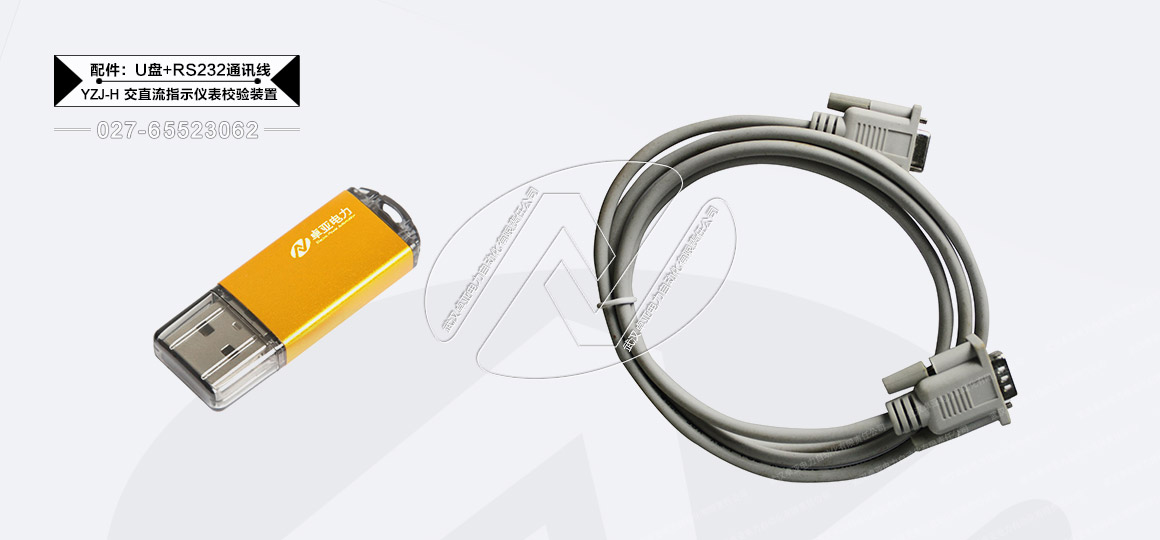

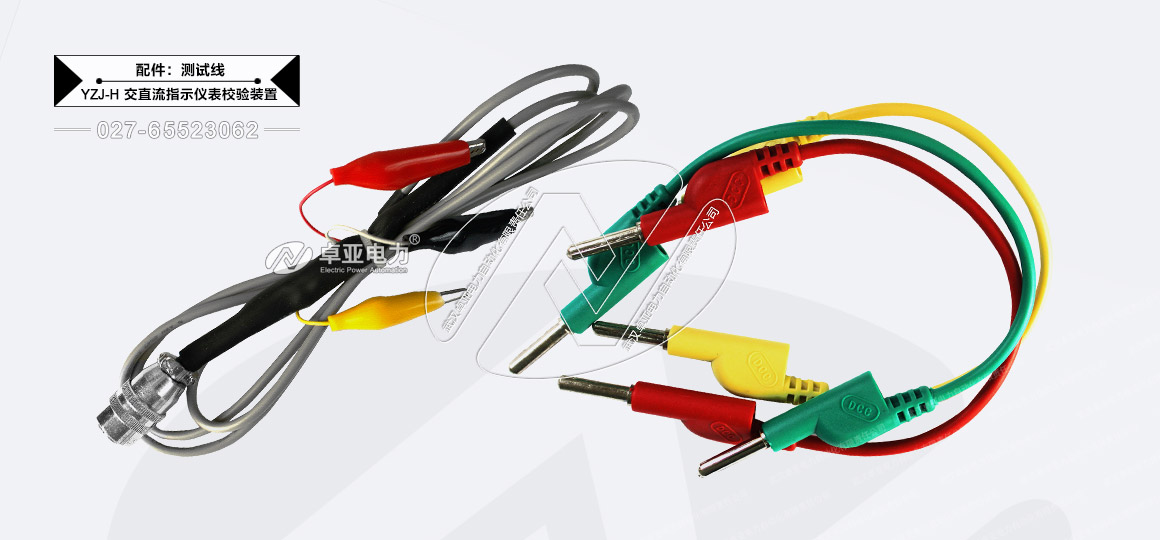

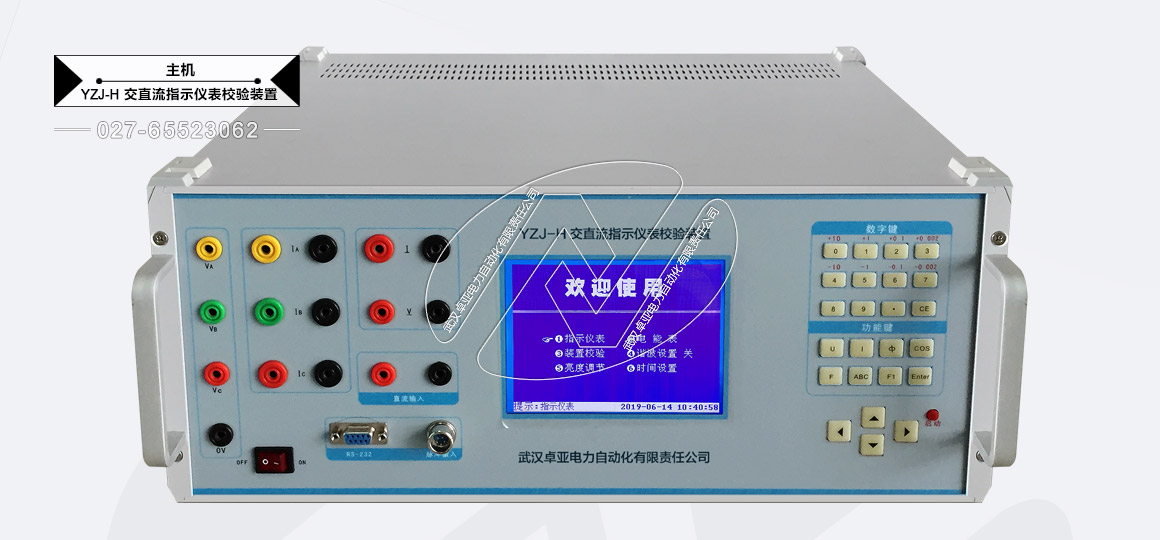

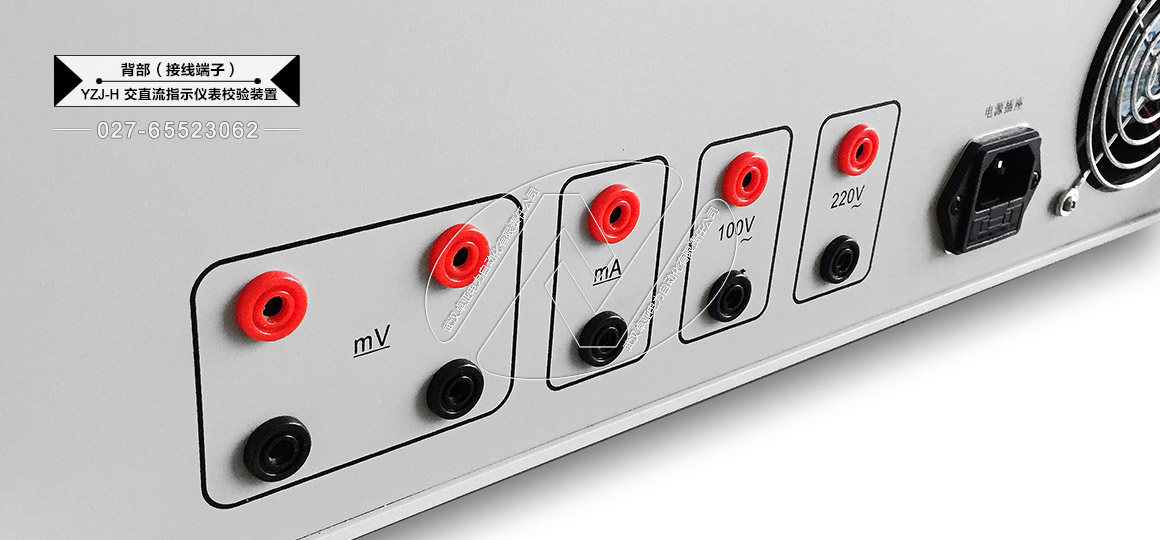

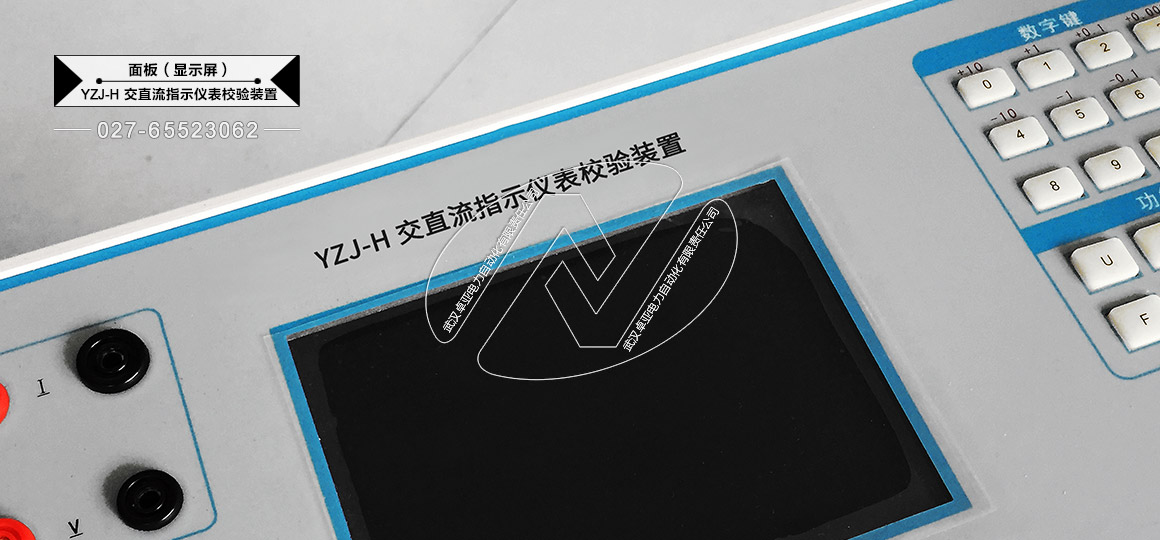

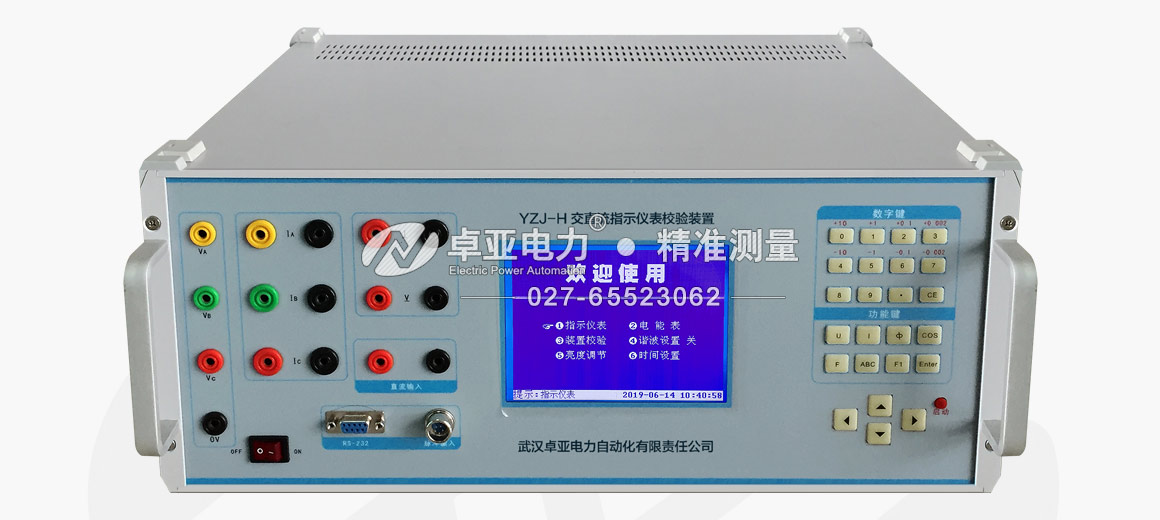

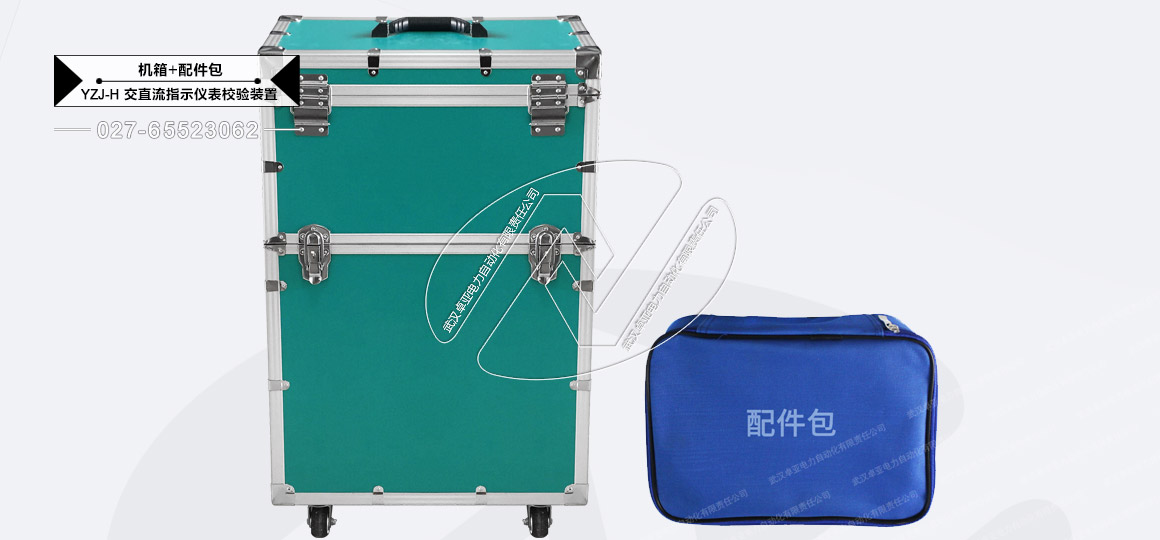

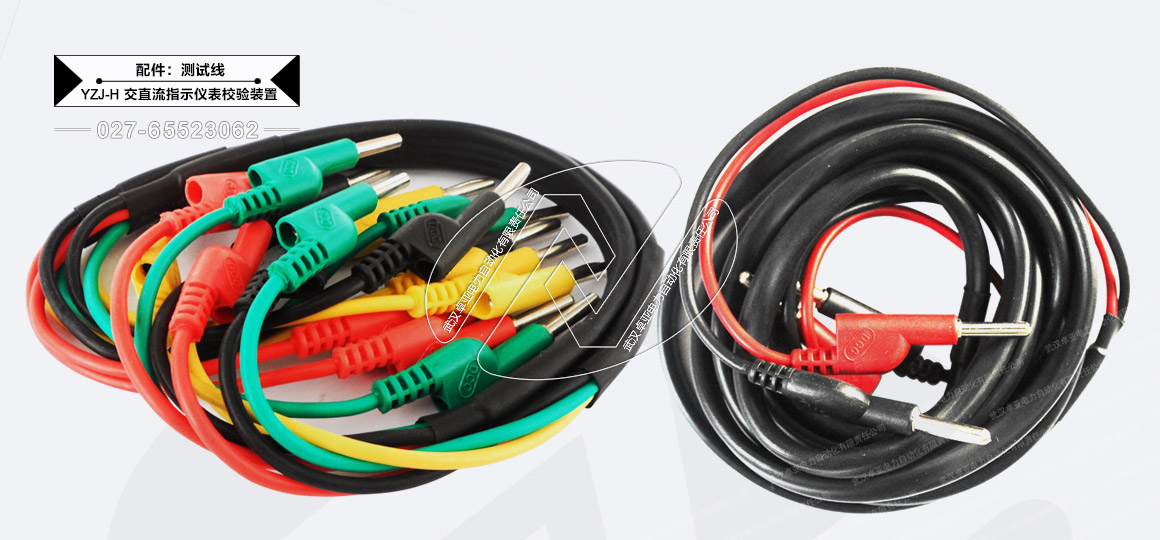

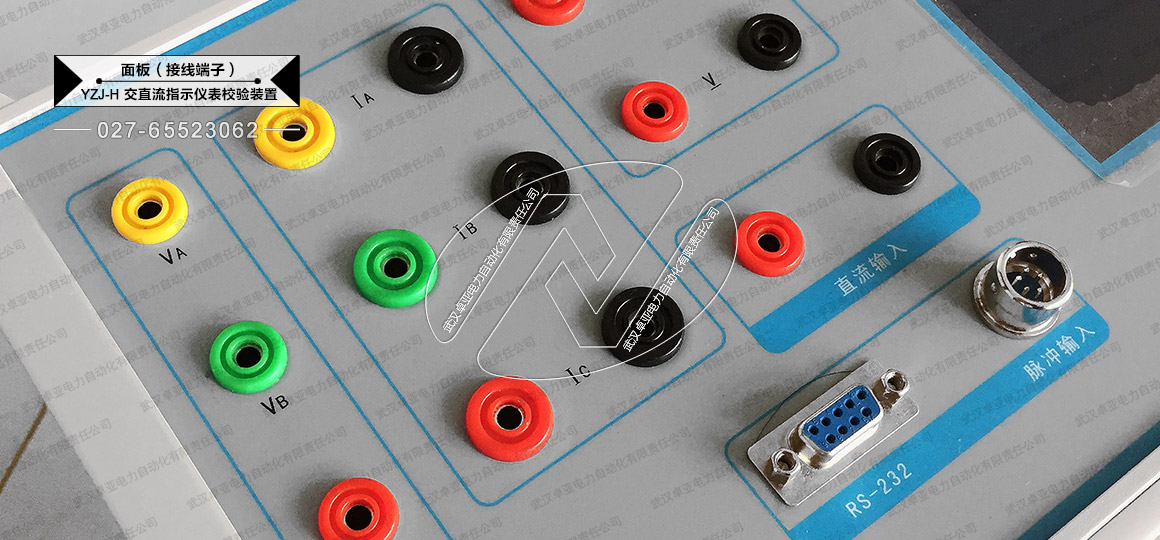

圖片展示—— Photo
試驗技術
相關產品
YZJ-H型交直流指示儀表校驗裝置說明書中詳細介紹了交直流指示儀表校驗裝置的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YZJ-H 交直流指示儀表校驗裝置說明書
