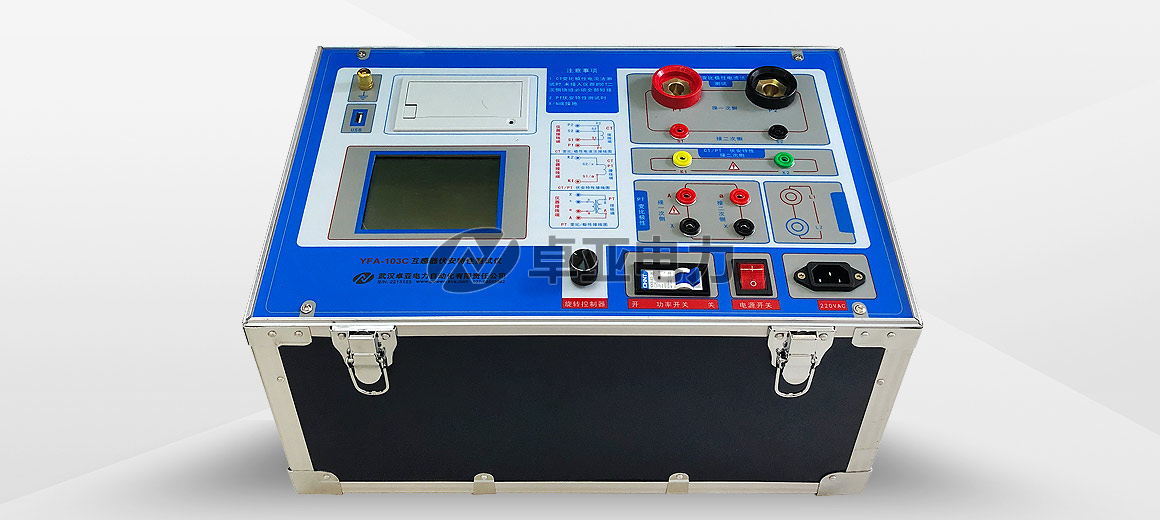

互感器伏安特性測試儀
YFA-103C
卓亞電力承諾：網站所售本產品滿足電力標準GB 1207-2006、GB 1208-2006，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
YFA-103C互感器伏安特性測試儀用于保護類、計量類CT/PT進行自動測試，互感器伏安特性測試儀適用于實驗室也適用于對現場互感器檢測。
別名：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀
功能特點
1、支持檢測CT和PT
2、滿足 GB1207、GB1208等規程要求
3、無需外接其它輔助設備，單機即可完成所有檢測項目

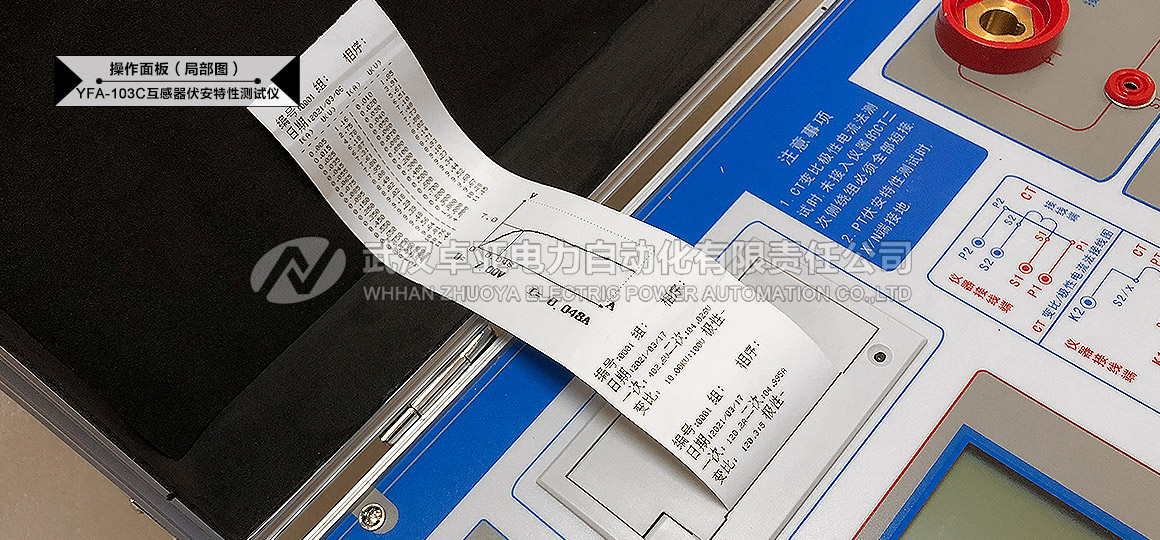

4、自帶微型快速打印機、可直接現場打印測試結果
5、采用智能控制器，操作簡單
6、大屏幕液晶，圖形化顯示接口
7、按規程自動給出CT/PT（勵磁）拐點值
8、自動給出5%和10%誤差曲線
9、可保存3000組測試資料，掉電后不丟失
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告
11、小巧輕便≤22Kg，非常利于現場測試
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| CT（電流互感器） | PT（電壓互感器） |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） | 變比測量 |
| 變比測量 | 極性判斷 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 | 鐵心退磁 |
| 交流耐壓測試 | PT伏安特性電壓倍數可調(1.2—2.5) |
| 鐵心退磁 | |
| 可測中低壓互感器，零序互感器伏安特性 |
| 工作電源 | AC220V±10% 、50Hz | |
| 設備輸出 | 0～1200V（20A峰值） | |
| 大電流輸出 | 0～600A | |
| 勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
| CT變比測量 | 范圍 | ≤3000A/1A(15000A/5A) |
| 精度 | ≤0.5% | |
| PT變比測量 | 范圍 | 500KV |
| 精度 | ≤0.5% | |
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90% | |
| 尺寸、重量 | 410×260×340(mm3) ，≤25kg | |
產品功能—— Features

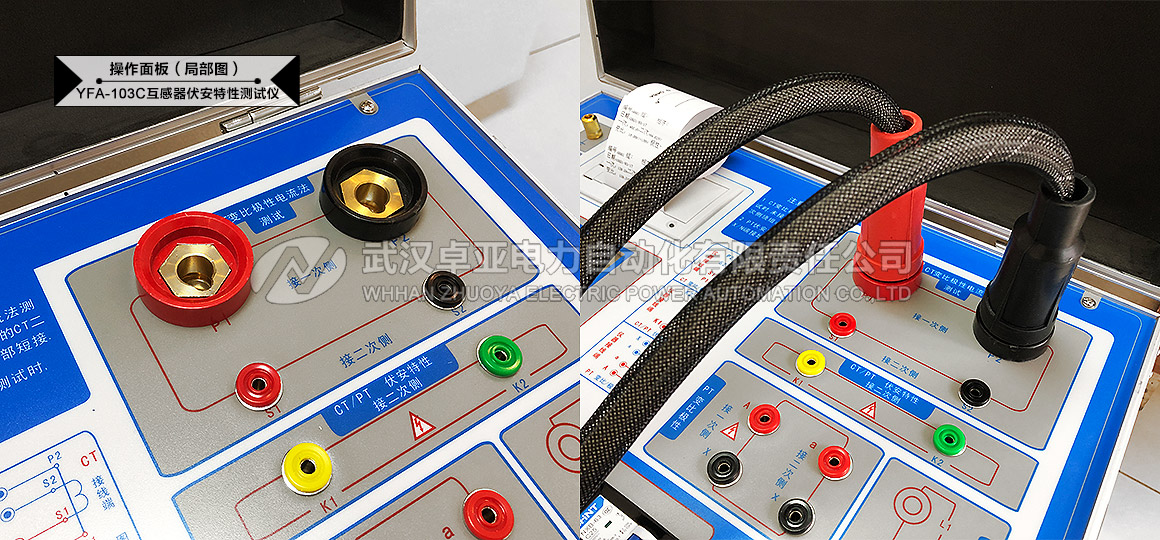

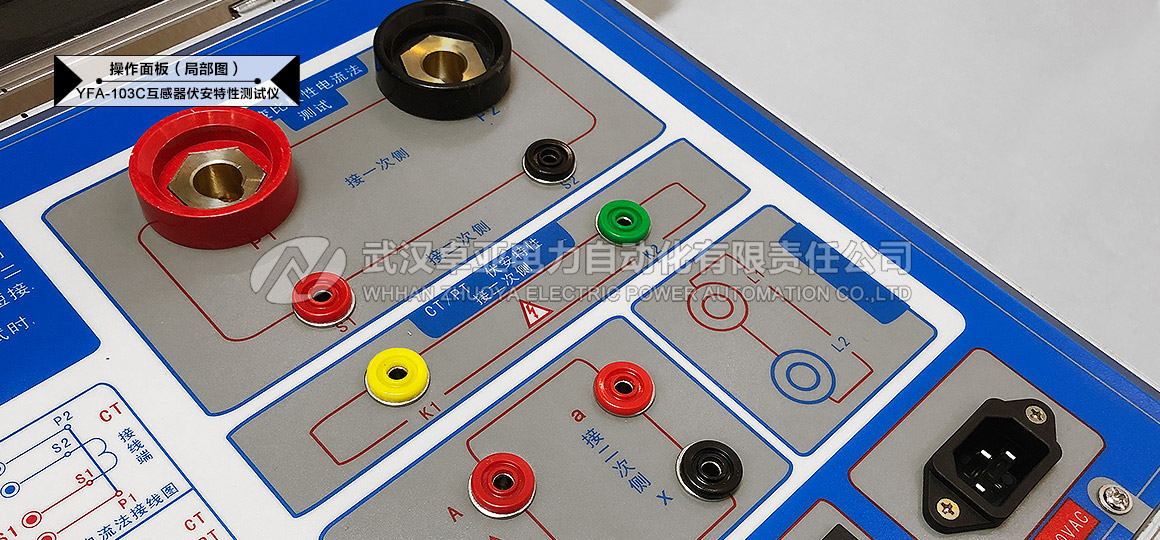

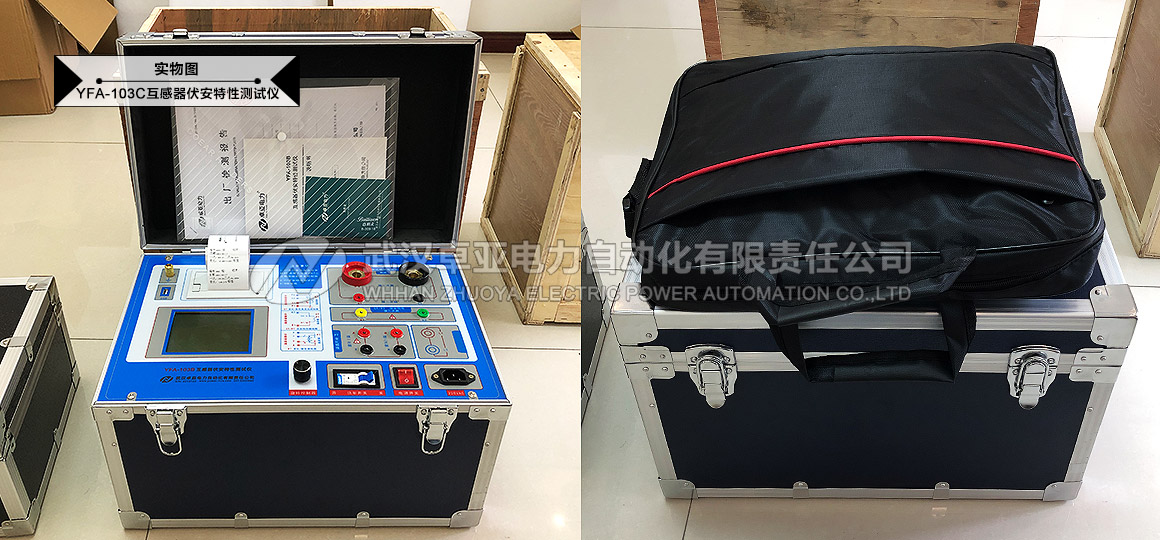

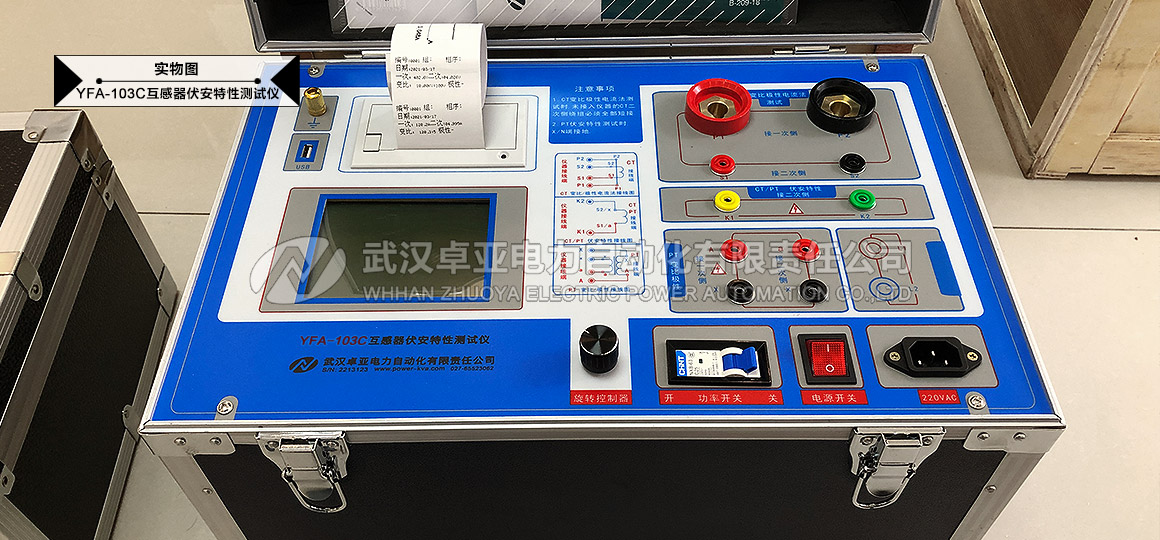

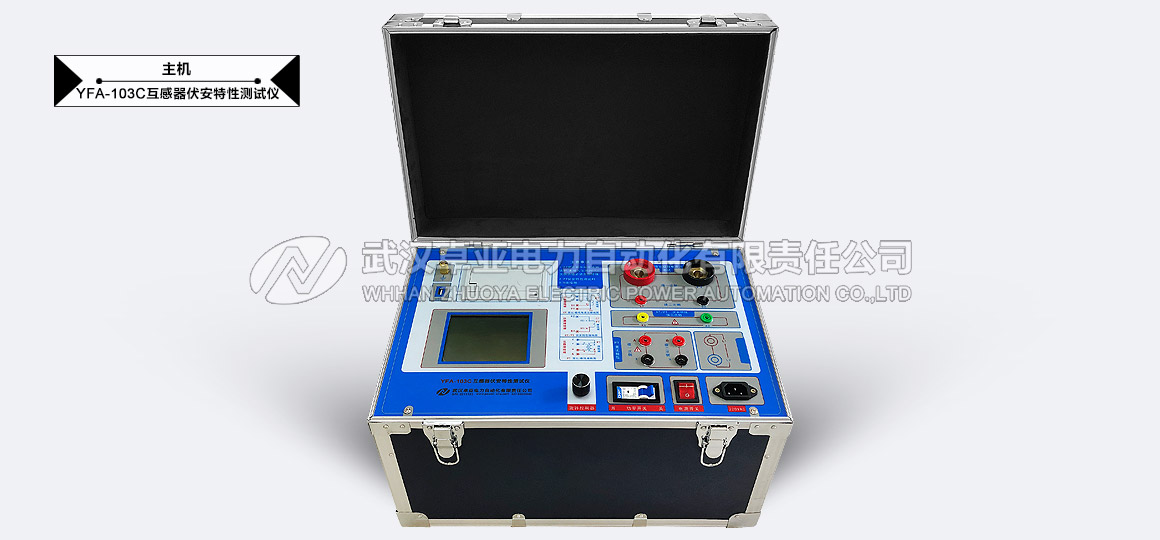

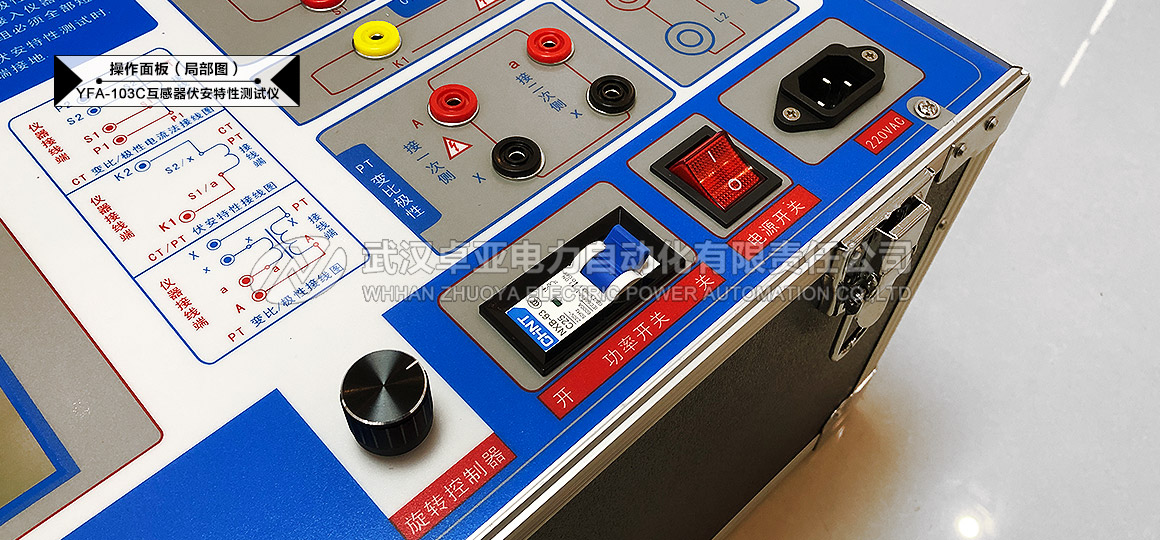

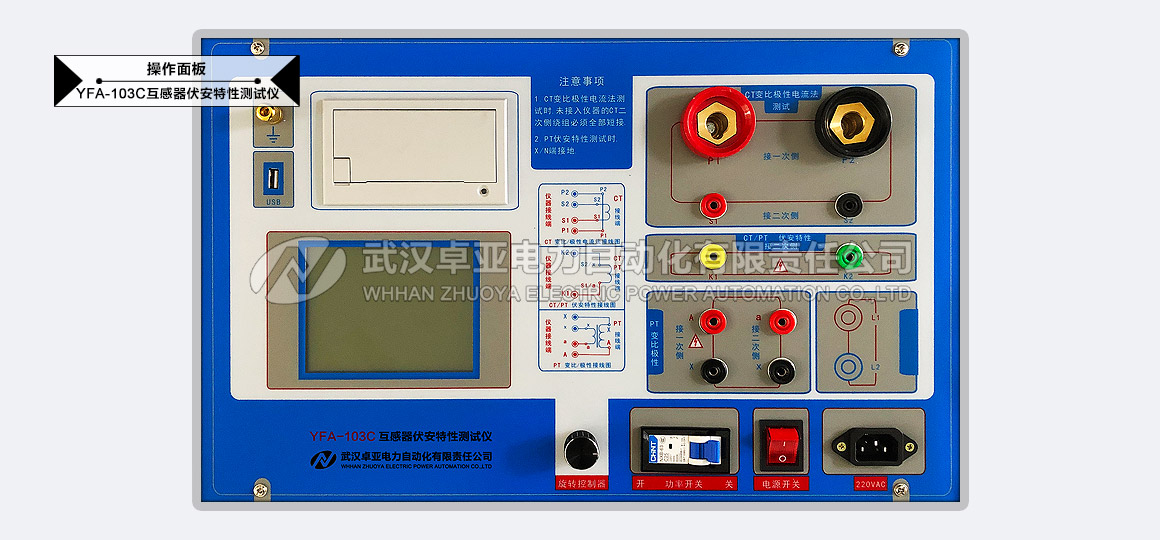

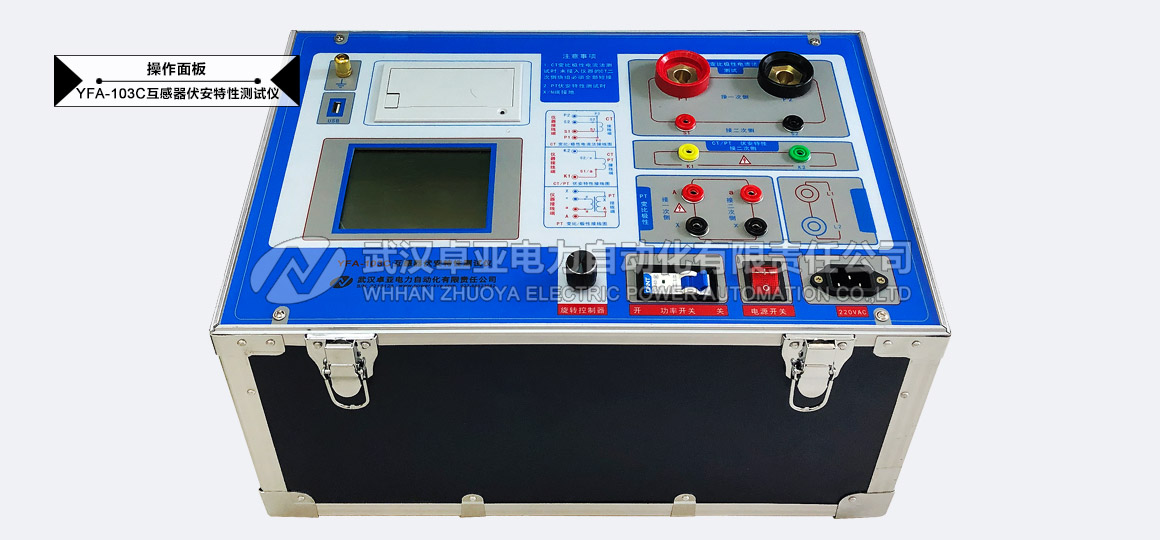

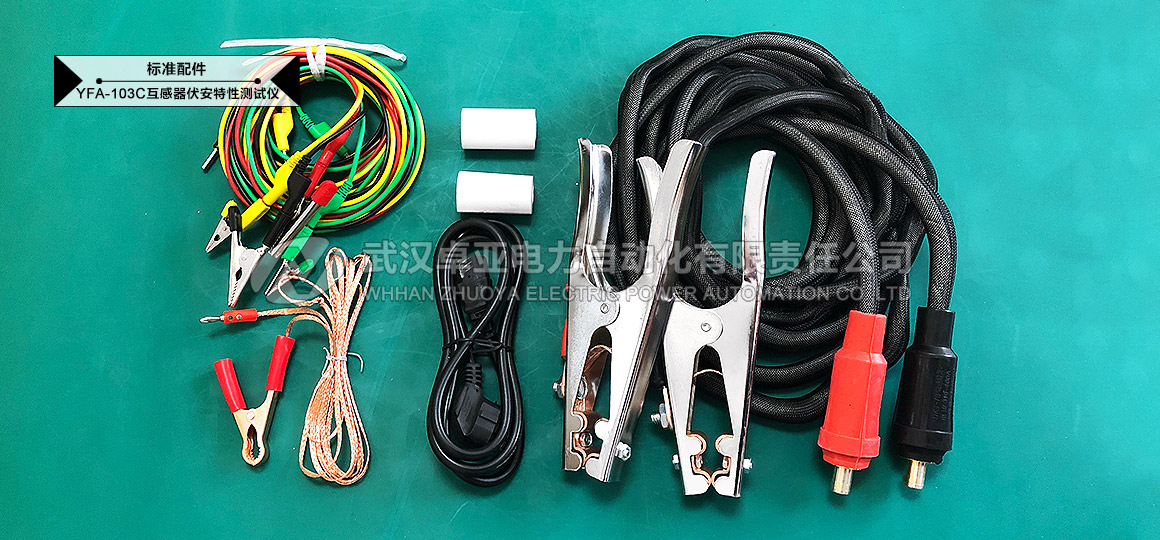

圖片展示—— Photo
試驗技術
相關產品
YFA-103C型互感器伏安特性測試儀說明書中詳細介紹了互感器伏安特性測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
YFA-103C 互感器伏安特性測試儀說明書
