測量斷路器及高壓開關時間參量的方法

在斷路器的現場試驗中，一般應進行分閘時間、合閘時間、分合閘同期性的測量，對于具有重合閘操作的斷路器，還需測量分－合時間和合－分時間。

1、用電秒表測量時間

電秒表具有測量簡單、使用方便等優點。但是，電秒表難以準確測量相間或斷口間不同期性，所以已逐漸被取代。

2、光線示波器測量時間

使用光線示波器可以測量斷路器分、合閘時間，同期差及分、合閘電磁鐵的動作情況。這種方法具有測量準確、直觀，且能同時測量多個時間參量等優點。

(1)測量基本原理。接線原理如圖6－3所示，光線示波器的測試回路由電源E、開關S、可調電阻R、光線示波器振子g串聯組成。

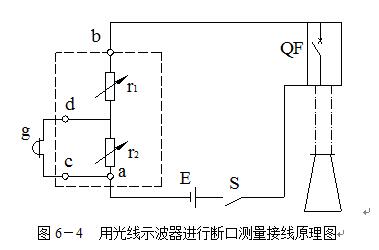

(2)單相單斷口斷路器的時間測量，其測量接線如圖6—4所示。

圖6－4  用光線示波器進行斷口測量接線原理圖

測量前，事先將電阻箱中的電阻r1、r2調節到適當值，當電路接通時，電路中的電流值應在示波器振子允許的范圍之內。

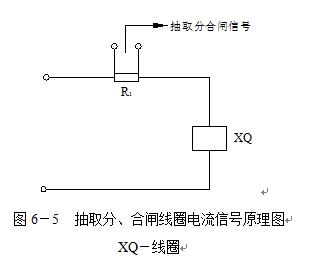

(3)電流信號。在斷路器的機械試驗中，通常將分閘和合閘電磁鐵在操作斷路器分、合閘時的電流波形，稱為電流信號。它是斷路器接受分閘和合閘操作指令的標志，這個標志是斷路器時間測量中不可缺少的信號，其測量原理接線如圖6—5所示。

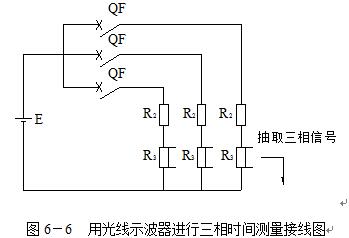

(4)斷路器的三相時間測量。一臺斷路器一般由三相組成，所以在機械試驗中必須測量三相的時間參數。圖6-6示出了用光線示波器進行三相時間測量的接線圖。

由于光線示波器時標范圍寬、精度高，且能直觀反映出斷路器在動作過程中有關參量的變化情況，因此，過去一直是測量斷路器機械特性的主要方法。隨著電子技術的發展，出現了應用計算機技術測量斷路器機械動作各參數的儀器，已逐步取代了光線示波器的使用。
