架空輸電線路絕緣子等值附鹽密的測量標準
輸電線路用絕緣子的種類很多，根據絕緣通常分為可擊穿型和不可擊穿型；據絕緣子的結構型式可分盤形絕緣子和棒形絕緣子；根據絕緣介質分為瓷質絕緣子、玻璃絕緣子、半導體釉和復合絕緣子；根據連接方式分為球型和槽型絕緣子；根據承載能力大小分為40kN、60kN、70、100、160、210、300kN、420kN、550kN等多個等級絕緣子；根據使用環境要求，每種絕緣子又可以分為普通型、耐污型、空氣動力型和球面型等絕緣子，本文主要介紹架空輸電線路絕緣子等值附鹽密的測量標準
。
(1)泄漏的計算見下式，有：式中λ——每個絕緣子的泄漏距離，cm；n——串接絕緣子片數； Umax——最高運行電壓。 注：Umax為Ue的1.15倍。
(2)在海拔1000m以下地區，操作過電壓及雷電過電壓要求的懸垂絕緣子串絕緣子片數，不應小于表2—16規定數值，耐張絕緣子串的絕緣子片數增加1片。
(3)確定不同污穢條件的絕緣強度，可用下式確定絕緣子的片數N≥式中S——有效泄漏比距，cm/kV；Umax——最高運行電壓，kVλ——每片絕緣子泄漏距離，cm；K——絕緣子泄漏的有效系數，K≈0.79～1.02。
(4)使用公式計算運行中的懸垂絕緣子串的絕緣子爬電比距(泄漏比距)可與表4—6對照相應污穢等級，以確定絕緣配合的水平。 表4—6 各污穢等級下的爬電比距分級數值污穢等級220kV及以下(cm/kV)、 備注 01.39(1.60)(1)爬距計算取系統最高電壓，值為額定電壓的計算值I1.39～1.74(1.60～2.0) ，Ⅱ1.74～2.17(2.0～2.5) ，Ⅲ2.17～2.78(2.50～3.20) ，Ⅳ2.78～3.30(3.20～3.80)

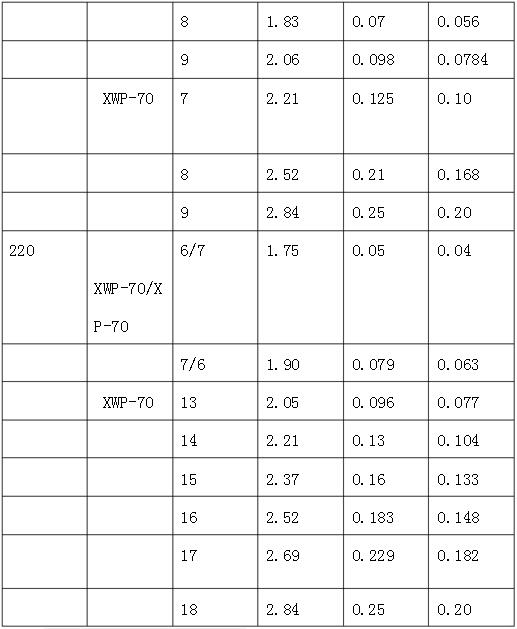

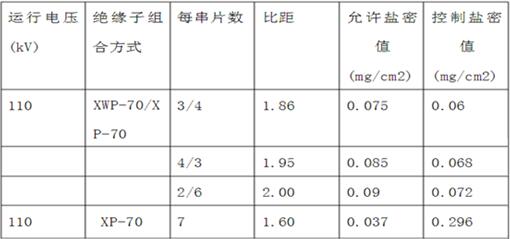

(5)不同運行電壓和絕緣子組合方式的預警鹽密推薦值如表4—7所示。
不同運行電壓和絕緣子組合方式的預警鹽密推薦值
